272 8 Programmation: Cycles
8.4 Cy
cles de fr
aisag
e
de poc
h
es, t
e
nons et r
a
inur
es

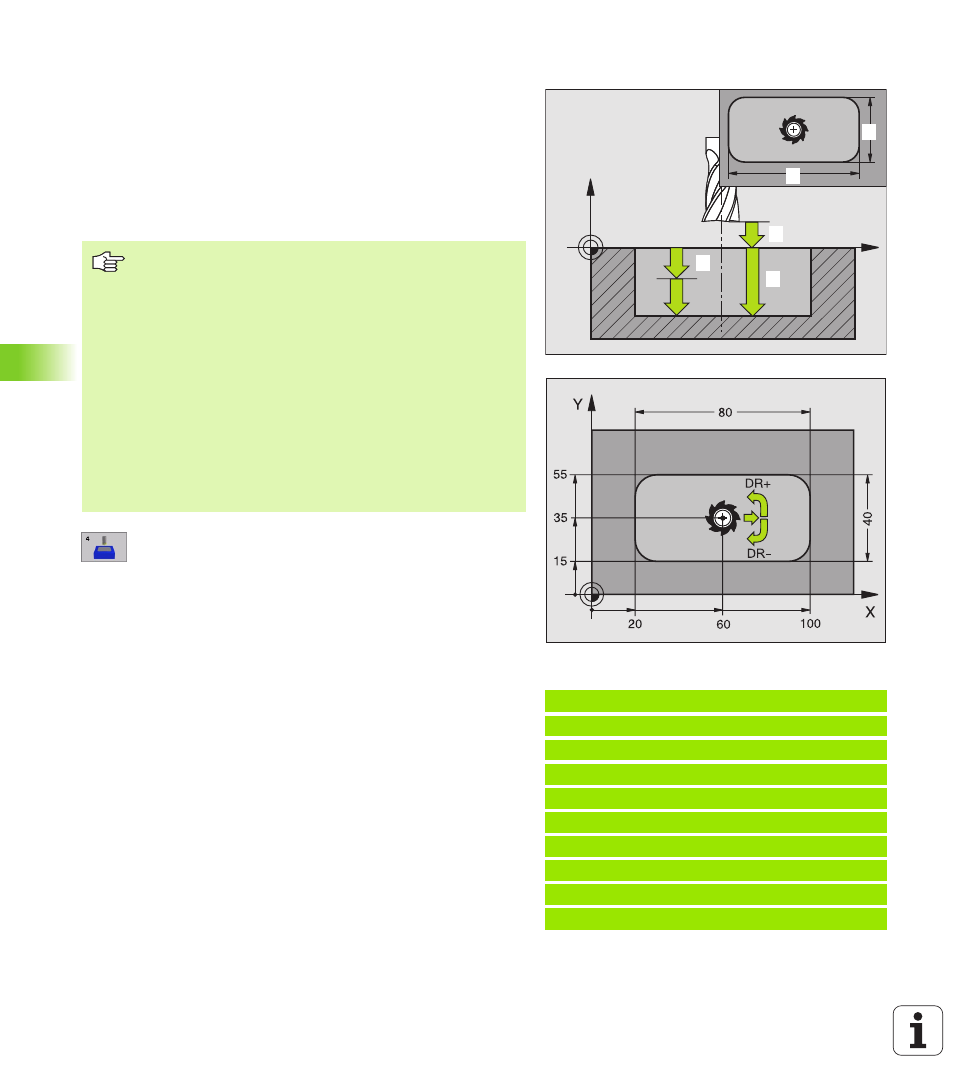

FRAISAGE DE POCHE (cycle 4)
1 L'outil plonge dans la pièce à la position initiale (au centre de la
poche) et se déplace à la première profondeur de passe
2 Il se déplace ensuite dans le sens positif du côté le plus long –
lorsqu'il s'agit de poches carrées, dans le sens positif de l'axe Y –
puis évide la poche de l'intérieur vers l'extérieur
3 Ce processus est répété (1 à 2) jusqu'à ce que la profondeur soit
atteinte
4 A la fin du cycle, la TNC rétracte l'outil à sa position initiale
U U U U Distance d'approche 1 (en incrémental): Distance
entre la pointe de l'outil (position initiale) et la surface
de la pièce
U U U U Profondeur 2 (en incrémental): Distance entre la
surface de la pièce et le fond de la poche
U U U U Profondeur de passe 3 (en incrémental): Distance
parcourue par l'outil en une passe. L'outil se déplace
en une passe à la profondeur lorsque:
n Profondeur de passe égale à la profondeur
n Profondeur de passe supérieure à la profondeur
U U U U Avance plongée en profondeur : Vitesse de
déplacement de l'outil lors de la plongée
U U U U 1er côté 4 : Longueur de la poche parallèle à l'axe
principal du plan d'usinage
U U U U 2ème côté 5 : Largeur de la poche
U U U U Avance F: Vitesse de déplacement de l'outil dans le
plan d'usinage
U U U U Rotation sens horaire
DR– +: Fraisage en avalant avec M3
DR– –: Fraisage en opposition avec M3
Exemple: Séquences CN
11 L Z+100 R0 FMAX
12 CYCL DEF 4.0 FRAISAGE POCHES
13 CYCL DEF 2.1 DIST. 2
14 CYCL DEF 4,2 PROF. -10
15 CYCL DEF 4.3 PASSE 4 F80
16 CYCL DEF 4.4 X80
17 CYCL DEF 4.5 Y40
18 CYCL DEF 4.6 F100 DR+ RAYON 10
19 L X+60 Y+35 FMAX M3
20 L Z+2 FMAX M99
X
Z
11
12
13
14
15
Remarques avant que vous ne programmiez
Utiliser une fraise à denture frontale (DIN 844) ou effectuer
un pré-perçage au centre de la poche.
Pré-positionnement au-dessus du centre de la poche avec
correction de rayon R0.
Programmer la séquence de positionnement du point
initial dans l’axe de broche (distance d'approche au-dessus
de la surface de la pièce).
Le signe du paramètre de cycle Profondeur détermine le
sens de l’usinage. Si vous programmez Profondeur = 0, la
TNC n'exécutera pas le cycle.
Condition requise pour la longueur du 2ème côté: 2ème
côté supérieur à [(2 x rayon d'arrondi) + passe latérale k].
