6.5 Cont
our
nag
e
s – Coor
données polair

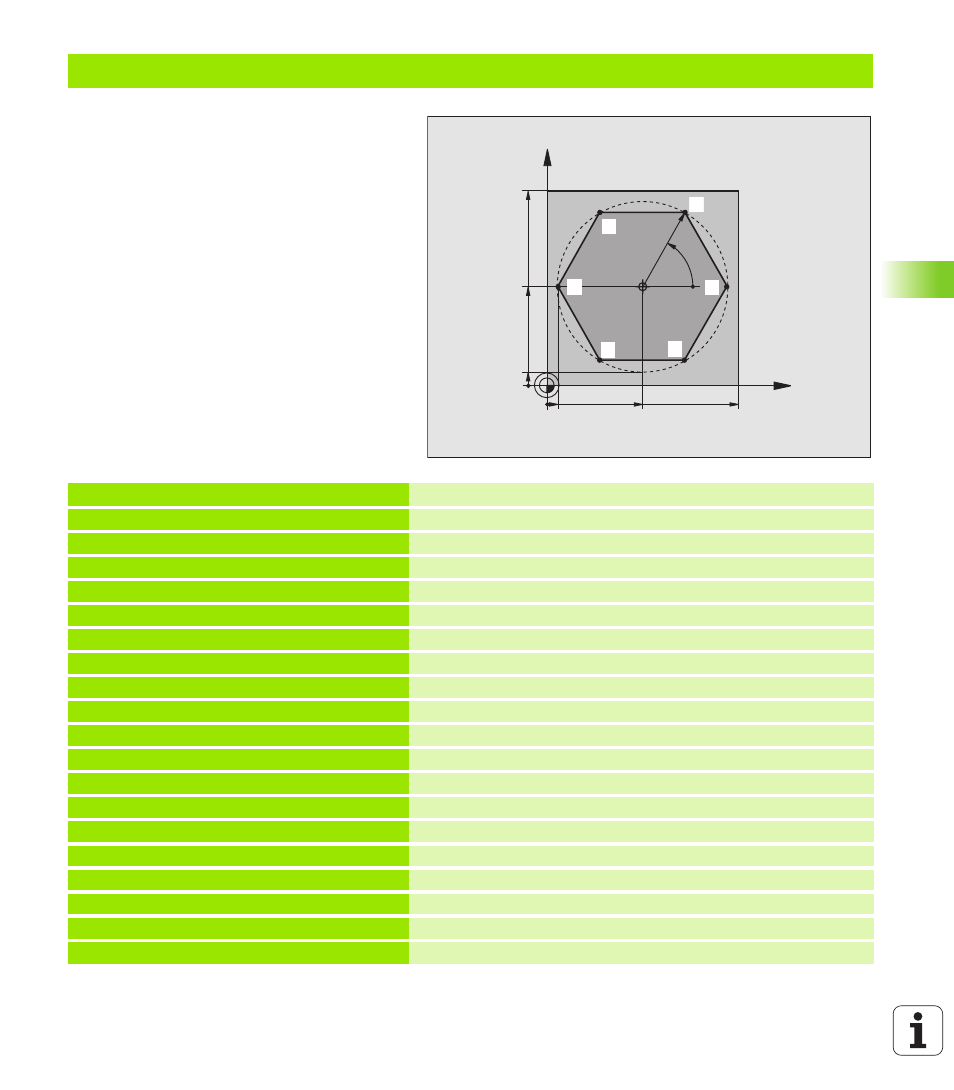

es Exemple: Déplacement linéaire en coordonnées polaires
0 BEGIN PGM LINAIRPO MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Définition de la pièce brute
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+7,5 Définition de l'outil
4 TOOL CALL 1 Z S4000 Appel d'outil
5 CC X+50 Y+50 Définir le point de référence pour les coordonnées polaires
6 L Z+250 R0 FMAX Dégager l'outil
7 LP PR+60 PA+180 R0 FMAX Pré-positionner l’outil
8 L Z-5 R0 F1000 M3 Aller à la profondeur d’usinage
9 APPR PLCT PR+45 PA+180 R5 RL F250 Aborder le contour au point 1 en suivant un cercle avec
raccordement tangentiel
10 LP PA+120 Aborder le point 2
11 LP PA+60 Aborder le point 3
12 LP PA+0 Aborder le point 4
13 LP PA-60 Aborder le point 5
14 LP PA-120 Aborder le point 6
15 LP PA+180 Aborder le point 1
16 DEP PLCT PR+60 PA+180 R5 F1000 Quitter le contour sur un cercle avec raccordement tangentiel
17 L Z+250 R0 FMAX M2 Dégager l’outil, fin du programme
18 END PGM LINAIRPO MM
