Positions et coordonnées
Informations sur les outils
Conversion de coordonnées
Cf. „Cycles de conversion de coordonnées” à la page 343).
2
4
1
3

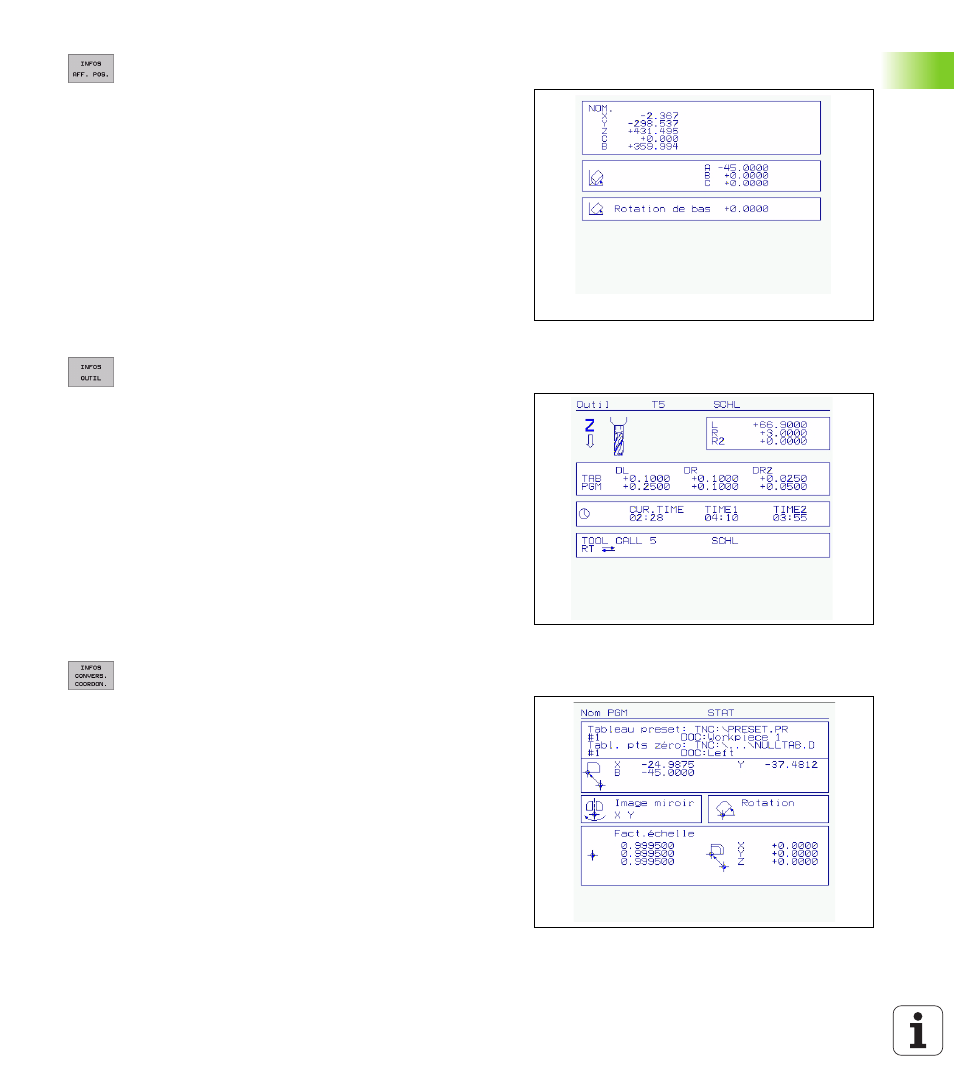

1 Affichage de positions
2 Type d'affichage de positions, ex. position effective
3 Angle d'inclinaison pour le plan d'usinage
4 Angle de la rotation de base
3 2
5
1
4
6
1 n Affichage T: Numéro et nom de l'outil
n Affichage RT: Numéro et nom d'un outil jumeau
2 Axe d'outil
3 Longueur et rayons d'outils
4 Surépaisseurs (valeurs Delta) à partir de TOOL CALL (PGM) et du
tableau d'outils (TAB)
5 Durée d'utilisation, durée d'utilisation max. (TIME 1) et durée
d'utilisation max. avec TOOL CALL (TIME 2)
6 Affichage de l'outil actif et de l'outil jumeau (suivant)
7 8
4
1
2
3
5 6
1 Nom du programme principal
2 Nom du tableau de points zéro actif, numéro du point zéro actif
(#), commentaire issu de la ligne active du numéro de point zéro
actif (DOC) du cycle 7
3 Nom du tableau Preset actif, numéro Preset actif (#),
commentaire issu de la ligne active du numéro Preset actif (DOC)
4 Décalage actif du point zéro (cycle 7)
5 Axes réfléchis (cycle 8)
6 Angle de rotation actif (cycle 10)
7 Facteur échelle actif / facteurs échelles (cycles 11 / 26)
8 Point d'origine pour le facteur échelle
