iTNC 530 HEIDENHAIN 147
6.4 Cont
our
nag
e
s – Coor
données car
tésiennes

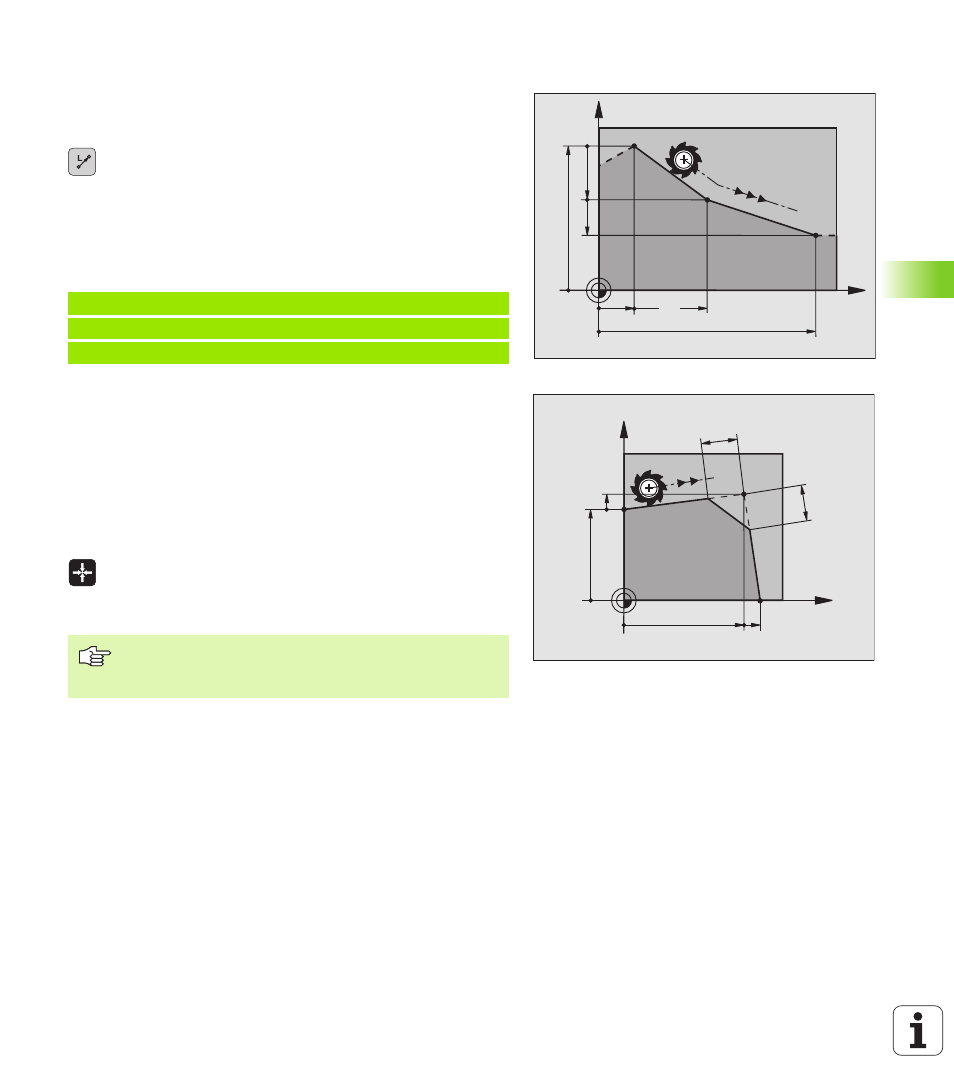

Droite L
La TNC déplace l'outil sur une droite allant de sa position actuelle
jusqu'au point final de la droite. Le point initial correspond au point final
de la séquence précédente.
U U U U Coordonnées du point final de la droite
Si nécessaire:
U U U U Correct. rayon RL/RR/R0
U U U U Avance F
U U U U Fonction auxiliaire M
Exemple de séquences CN
Prise en compte de la position effective
Vous pouvez aussi générer une séquence linéaire (séquence L) avec
la touche „PRISE EN COMPTE DE POSITION EFFECTIVE“:
U U U U Déplacez l'outil en mode Manuel jusqu'à la position qui doit être
prise en compte
U U U U Commutez l'affichage de l'écran sur Mémorisation/édition de
programme
U U U U Sélectionner la séquence de programme derrière laquelle doit être
insérée la séquence L
U U U U Appuyer sur la touche „PRISE EN COMPTE
POSITION EFFECTIVE“. La TNC génère une
séquence L ayant les coordonnées de la position
effective
7 L X+10 Y+40 RL F200 M3
8 L IX+20 IY-15
9 L X+60 IY-10
Vous définissez avec la fonction MOD le nombre d'axes
que la TNC mémorise dans la séquence L (cf.
„Sélectionner la fonction MOD”, page 448).
X
Y
60
15
40
10
10
20
X
Y
40
12 30
5
12
5
