8.9 Cy
cles de con
v
ersion de coor
données

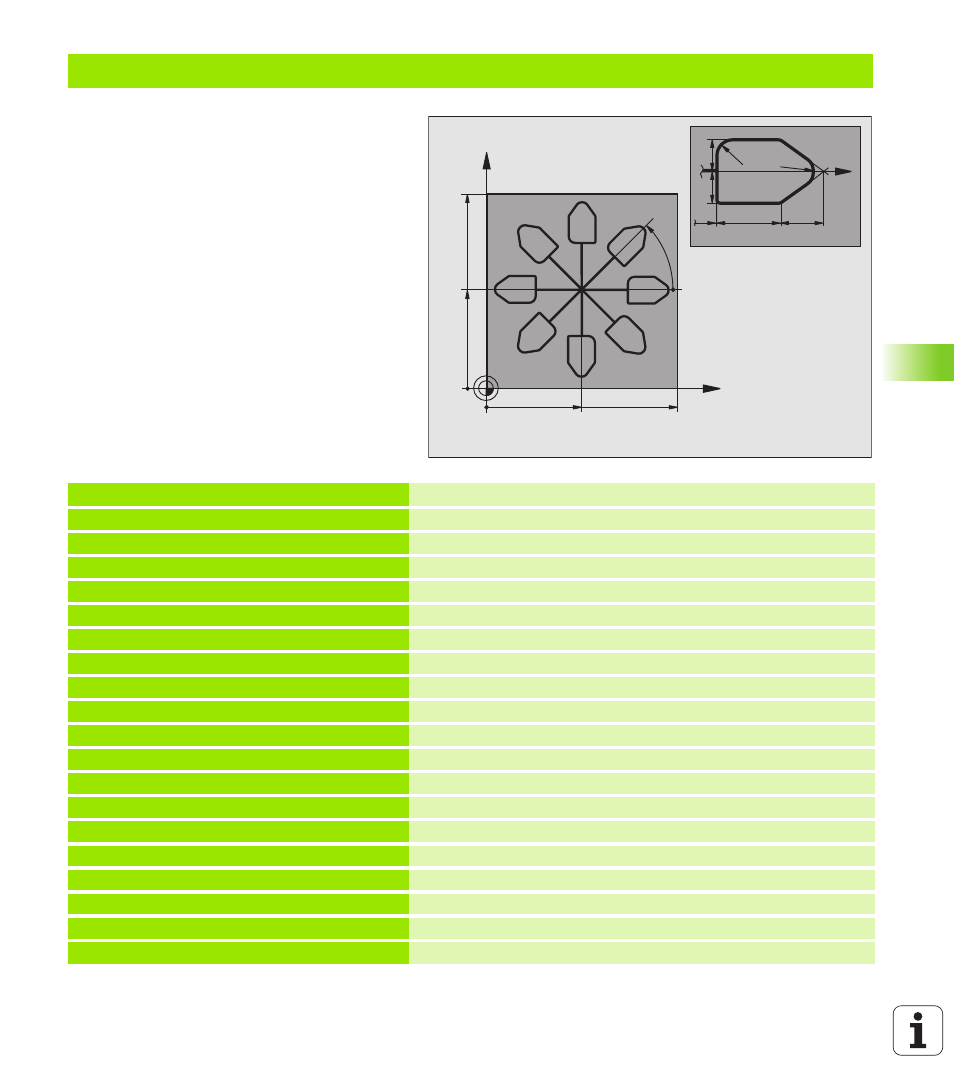

Exemple: Cycles de conversion de coordonnées
Déroulement du programme
n Conversions de coordonnées dans le
programme principal
n Usinage dans le sous-programme, cf. „Sous-
programmes”, page 369
0 BEGIN PGM CONVER MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Définition de la pièce brute
2 BLK FORM 0.2 X+130 Y+130 Z+0
3 TOOL DEF 1 L+0 R+1 Définition de l'outil
4 TOOL CALL 1 Z S4500 Appel d'outil
5 L Z+250 R0 FMAX Dégager l'outil
6 CYCL DEF 7.0 POINT ZÉRO Décalage de l’outil au centre
7 CYCL DEF 7.1 X+65
8 CYCL DEF 7.2 Y+65
9 CALL LBL 1 Appeler le fraisage
10 LBL 10 Initialiser un label pour la répétition de parties de programme
11 CYCL DEF 10.0 ROTATION Rotation de 45° (en incrémental)
12 CYCL DEF 10.1 IROT+45
13 CALL LBL 1 Appeler le fraisage
14 CALL LBL 10 REP 6/6 Retour au LBL 10; six fois au total
15 CYCL DEF 10.0 ROTATION Annuler la rotation
16 CYCL DEF 10.1 ROT+0
17 CYCL DEF 7.0 POINT ZÉRO Annuler le décalage du point zéro
18 CYCL DEF 7.1 X+0
19 CYCL DEF 7.2 Y+0
X
Y
65
65
130
130
45°
X
20
30
10
R5
R5 10
10
