iTNC 530 HEIDENHAIN 307
8.6 Cy
cles SL

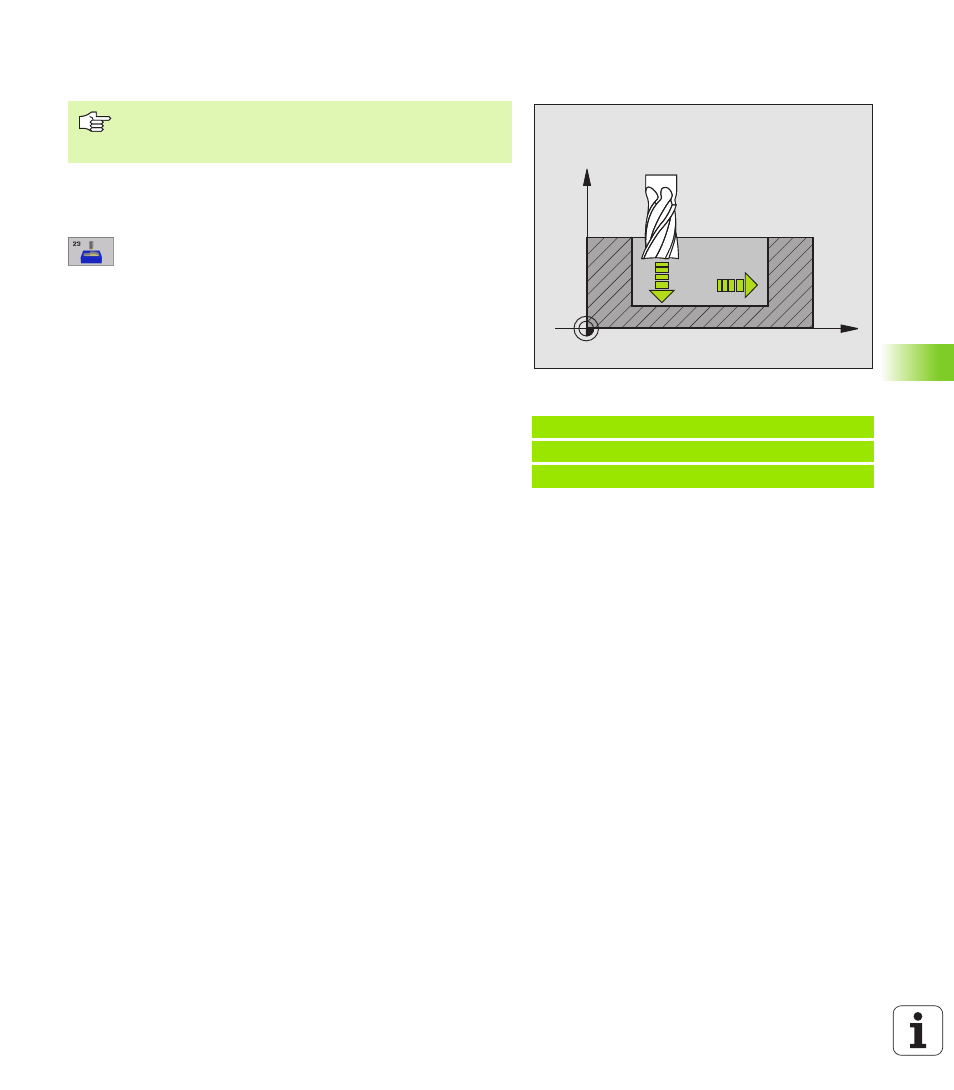

FINITION EN PROFONDEUR (cycle 23)
La TNC déplace l'outil en douceur (cercle tangentiel vertical) vers la
surface à usiner. L'outil fraise ensuite ce qui reste après l'évidement,
soit la valeur de la surépaisseur de finition.
U U U U Avance plongée en profondeur Q11: Vitesse de
déplacement de l'outil lors de la plongée
U U U U Avance évidement Q12: Avance de fraisage
Exemple: Séquences CN
60 CYCL DEF 23.0 FINITION EN PROF.
Q11=100 ;AVANCE PLONGÉE PROF.
Q12=350 ;AVANCE ÉVIDEMENT
X
Z
Q11
Q12
La TNC détermine automatiquement le point initial pour la
finition. Celui-ci dépend des relations d'emplacement à
l'intérieur de la poche.
