228 8 Programmation: Cycles
8.3 Cy
cles de perçag
e, tar
a
udag
e
et fr
aisag
e
de filets

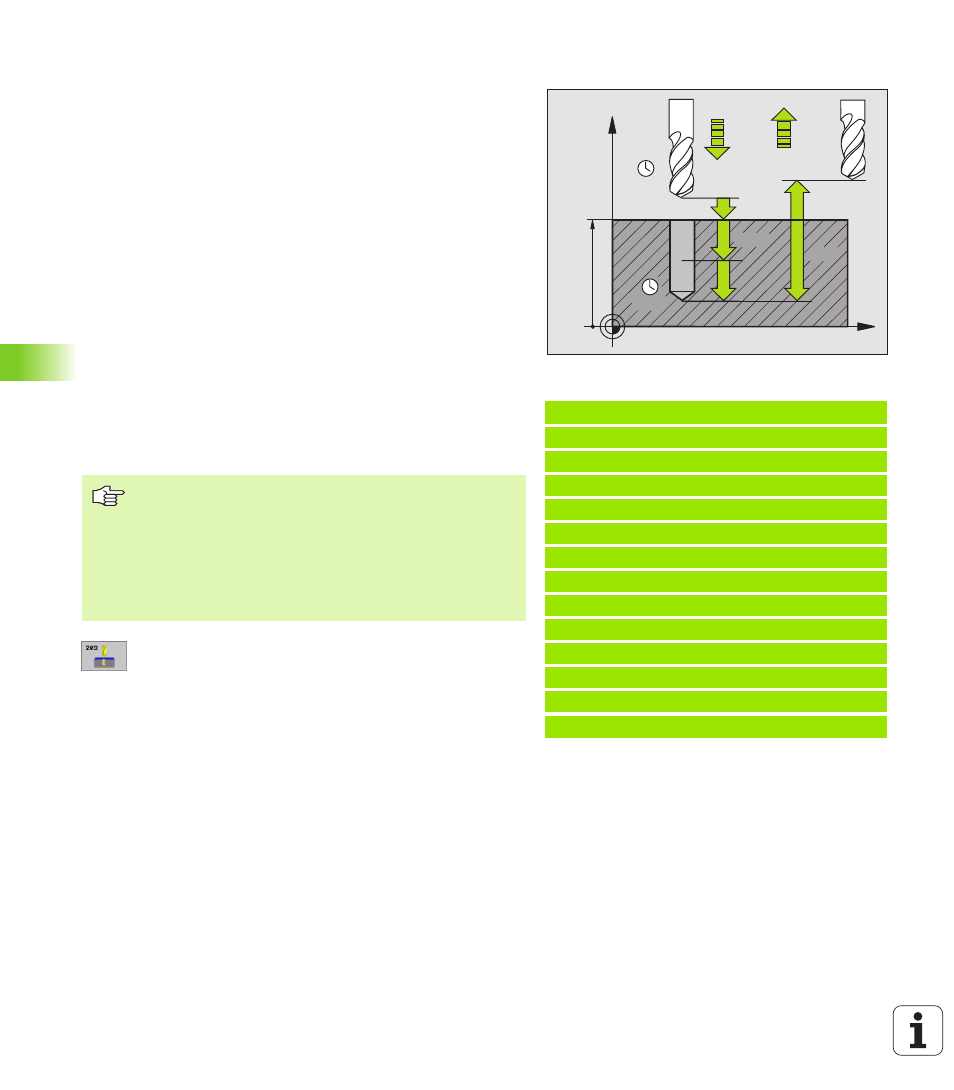

PERCAGE UNIVERSEL (cycle 203)
1 La TNC positionne l'outil dans l'axe de broche en avance rapide
FMAX, à la distance d'approche programmée, au-dessus de la
surface de la pièce
2 Suivant l'avance F programmée, l'outil perce jusqu'à la première
profondeur de passe
3 Si un brise-copeaux a été introduit, la TNC rétracte l'outil de la
valeur de retrait programmée. Si vous travaillez sans brise-
copeaux, la TNC rétracte l'outil suivant l'avance de retrait jusqu'à la
distance d'approche, exécute une temporisation – si celle-ci est
programmée – puis le déplace à nouveau avec FMAX à la distance
d'approche au-dessus de la première profondeur de passe
4 Selon l'avance d'usinage, l'outil perce ensuite une autre
profondeur de passe. A chaque passe, la profondeur de passe
diminue en fonction de la valeur de réduction – si celle-ci a été
programmée
5 La TNC répète ce processus (2 à 4) jusqu'à ce que l'outil ait atteint
la profondeur de perçage
6 Au fond du trou, l'outil exécute une temporisation – si celle-ci est
programmée – pour briser les copeaux. Après temporisation, il est
rétracté suivant l'avance de retrait jusqu'à la distance d'approche.
Si vous avez introduit un saut de bride, la TNC déplace l'outil à cet
endroit avec FMAX
U U U U Distance d'approche Q200 (en incrémental): Distance
entre la pointe de l'outil et la surface de la pièce
U U U U Profondeur Q201 (en incrémental): Distance entre la
surface de la pièce et le fond du trou (pointe conique
du foret)
U U U U Avance plongée en profondeur Q206: Vitesse de
déplacement de l'outil lors du perçage, en mm/min.
U U U U Profondeur de passe Q202 (en incrémental): Distance
parcourue par l'outil en une passe. La profondeur
n'est pas forcément un multiple de la profondeur de
passe. L'outil se déplace en une passe à la profondeur
lorsque:
n Profondeur de passe égale à la profondeur
n
Profondeur de passe supérieure à la profondeur
U U U U Temporisation en haut Q210: Durée en secondes de
rotation à vide de l'outil à la distance d'approche après
que la TNC l'ait rétracté du trou pour le desserrage.
Exemple: Séquences CN
11 CYCL DEF 203 PERCAGE UNIVERS.
Q200=2 ;DISTANCE D'APPROCHE
Q201=-20 ;PROFONDEUR
Q206=150 ;AVANCE PLONGÉE PROF.
Q202=5 ;PROFONDEUR DE PASSE
Q210=0 ;TEMPO. EN HAUT
Q203=+20 ;COORD. SURFACE PIÈCE
Q204=50 ;SAUT DE BRIDE
Q212=0.2 ;VALEUR RÉDUCTION
Q213=3 ;BRISE-COPEAUX
Q205=3 ;PROF. PASSE MIN.
Q211=0.25 ;TEMPO. AU FOND
Q208=500 ;AVANCE RETRAIT
Q256=0.2 ;RETR. BRISE-COPEAUX
X
Z
Q200
Q201
Q206
Q202
Q210
Q203
Q204
Q211
Q208
Remarques avant que vous ne programmiez
Programmer la séquence de positionnement du point
initial (centre du trou) dans le plan d’usinage avec
correction de rayon R0.
Le signe du paramètre de cycle Profondeur détermine le
sens de l’usinage. Si vous programmez Profondeur = 0, la
TNC n'exécutera pas le cycle.
