144 6 Programmation: Programmer les contours
6.3 Appr
oc
he et sor
tie du cont
our

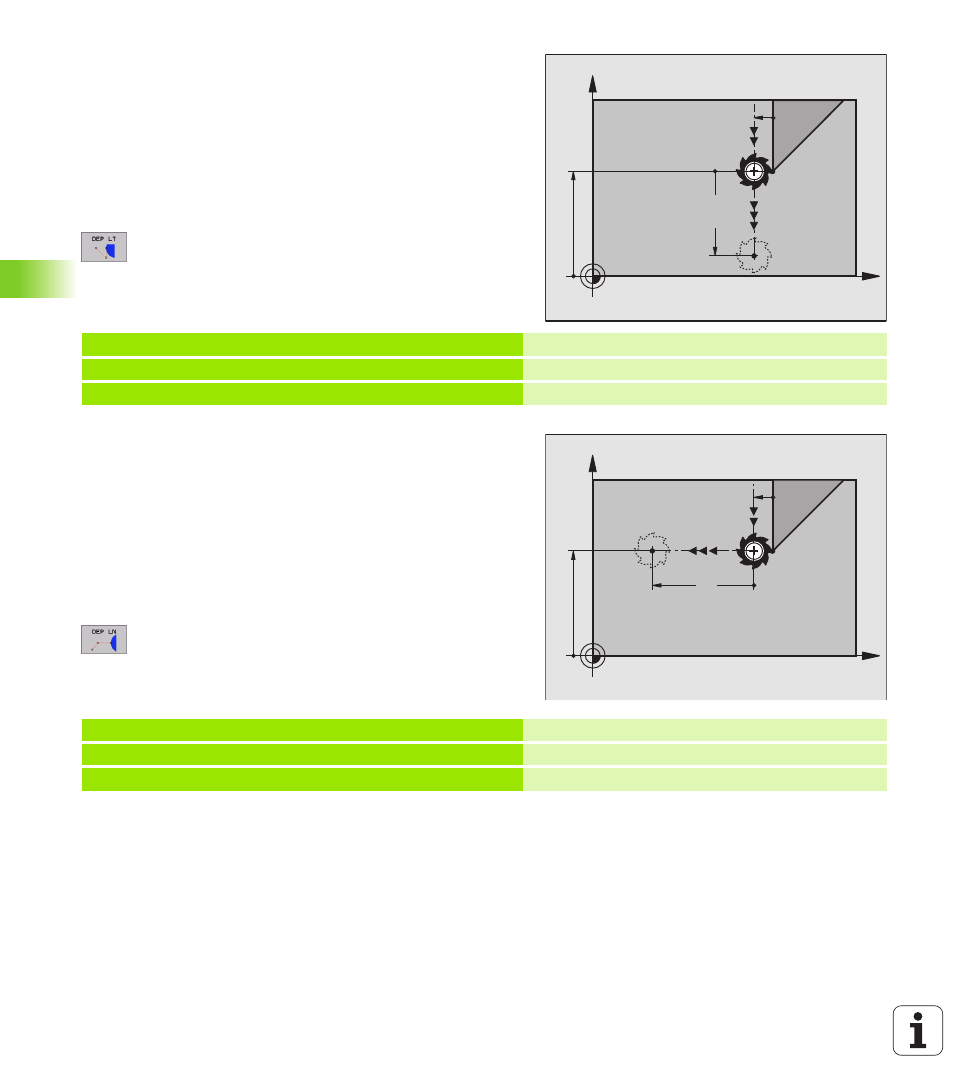

Sortie du contour par une droite avec
raccordement tangentiel: DEP LT
La TNC guide l'outil sur une droite allant du dernier point du contour
P
E
jusqu'au point final P
N
. La droite est dans le prolongement du
dernier élément du contour. P
N
est situé à distance LEN de P
E
.
U U U U Programmer le dernier élément du contour avec le point final P
E
et
la correction de rayon
U U U U Ouvrir le dialogue avec la touche APPR/DEP et la softkey DEP LT:
U U U U LEN: Introduire la distance entre le point final P
N
et le
dernier élément du contour P
E
.
Exemple de séquences CN
Sortie du contour par une droite perpendiculaire
au dernier point du contour: DEP LN
La TNC guide l'outil sur une droite allant du dernier point du contour
P
E
jusqu'au point final P
N
. La droite s'éloigne perpendiculairement du
dernier point du contour P
E
. P
N
est situé à distance LEN + rayon d'outil
de P
E
.
U U U U Programmer le dernier élément du contour avec le point final P
E
et
la correction de rayon
U U U U Ouvrir le dialogue avec la touche APPR/DEP et la softkey DEP LN:
U U U U LEN: Introduire la distance du point final P
N
.
Important: Introduire LEN avec son signe positif!
Exemple de séquences CN
X
Y
10
20
P
A
RR
P
S
R0
P
H
RR
RR
40 10
R10
35
20
X
Y
20
P
E
RR
P
N
R0
RR
12.5
23 L Y+20 RR F100 Dernier élément du contour: P
E
avec correction rayon
24 DEP LT LEN12.5 F100 S'éloigner du contour de LEN=12,5 mm
25 L Z+100 FMAX M2 Dégagement en Z, retour, fin du programme
X
Y
20
P
E
RR
P
N
R0
RR
20
23 L Y+20 RR F100 Dernier élément du contour: P
E
avec correction rayon
24 DEP LN LEN+20 F100 S’éloigner perpendiculairement de LEN = 20 mm
25 L Z+100 FMAX M2 Dégagement en Z, retour, fin du programme
