1.5 Accessoires: Palpeurs 3D et
manivelles électroniques
HEIDENHAIN
Palpeurs 3D
Les différents palpeurs 3D de HEIDENHAIN servent à:
n dégauchir les pièces automatiquement
n
initialiser les points de référence avec rapidité et précision
n mesurer la pièce pendant l'exécution du programme
n étalonner et contrôler les outils

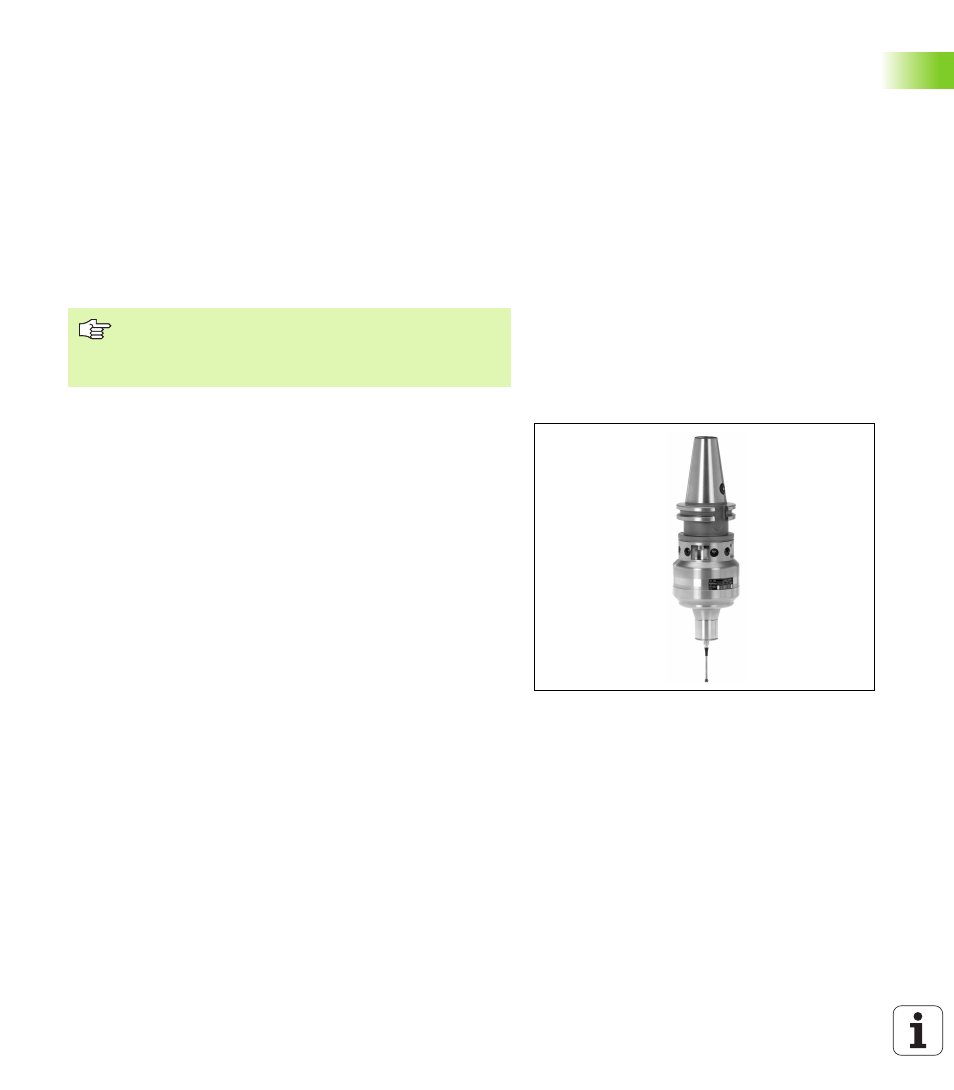

Les palpeurs à commutation TS 220, TS 630 et TS 632
Ces palpeurs sont particulièrement bien adaptés au dégauchissage
automatique de la pièce, à l'initialisation du point de référence et aux
mesures sur la pièce. Le TS 220 transmet les signaux de commutation
par l'intermédiaire d'un câble et représente donc une alternative à prix
intéressant si vous comptez effectuer ponctuellement des opérations
de digitalisation.
Les TS 630 et TS 632, sans câble, ont été conçus spécialement pour
les machines équipées d'un changeur d'outils. Les signaux de
commutation sont transmis par voie infrarouge.
Principe de fonctionnement: Dans les palpeurs à commutation de
HEIDENHAIN, un commutateur optique anti-usure enregistre la
déviation de la tige. Le signal émis permet de mémoriser la valeur
effective correspondant à la position actuelle du palpeur.
Toutes les fonctions pour palpeur sont décrites dans un
autre Manuel d'utilisation. Si nécessaire, adressez-vous à
HEIDENHAIN pour recevoir ce Manuel d'utilisation.
Id.-Nr.: 329 203-xx.
