iTNC 530 HEIDENHAIN 103
5.2 Données d'outils
Rayon d'outil R
Introduisez directement le rayon d’outil R.

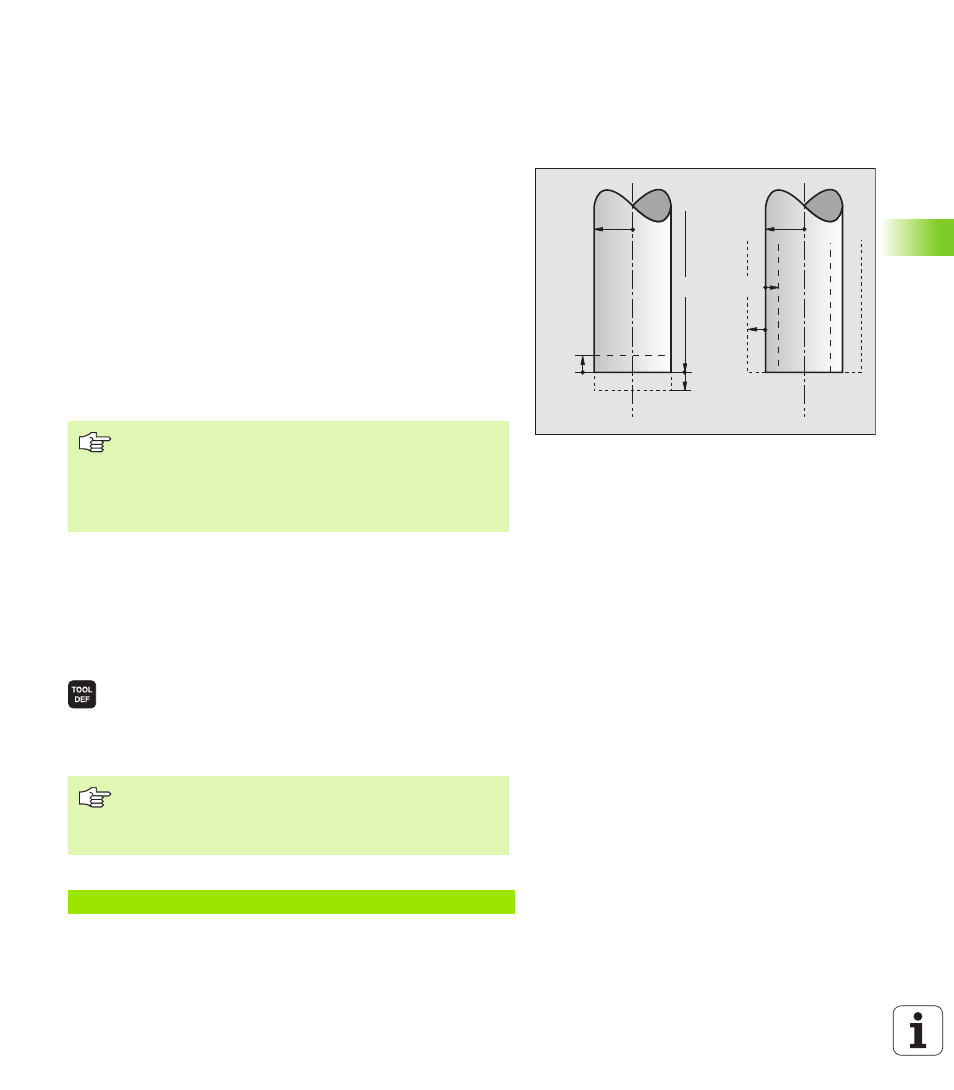

Valeurs Delta pour longueurs et rayons
Les valeurs Delta indiquent les écarts de longueur et de rayon des
outils.
Une valeur Delta positive correspond à une surépaisseur (DL, DR,
DR2>0). Pour un usinage avec surépaisseur, introduisez la valeur de
surépaisseur en programmant l'appel d'outil avec TOOL CALL.
Une valeur Delta négative correspond à une réduction d'épaisseur
(DL, DR, DR2<0). Elle est introduite pour l'usure d'outil dans le tableau
d'outils.
Les valeurs Delta à introduire sont des valeurs numériques. Dans une
séquence TOOL CALL, vous pouvez également introduire la valeur
sous forme de paramètre Q.
Plage d’introduction: Les valeurs Delta ne doivent pas excéder
±99,999 mm.
Introduire les données d'outils dans le
programme
Pour un outil donné, vous définissez une fois dans une séquence
TOOL DEF le numéro, la longueur et le rayon:
U U U U Sélectionner la définition d’outil: Appuyer sur la touche TOOL DEF.
U U U U Numéro d'outil :pour désigner l'outil sans ambiguïté
U U U U Longueur d'outil :Valeur de correction pour la
longueur
U U U U Rayon d'outil :Valeur de correction pour le rayon
Exemple
Les valeurs Delta du tableau d'outils constituent avec la
longueur et le rayon de l'outil la dimension physique
(mesurable) d'un outil. En définissant les valeurs Delta
dans le programme, vous modifiez seulement la
dimension mathématique d'un outil et vous modifiez ainsi
le contour à créer.
DR<0
DR>0
DL<0
R
DL>0
L
R
Pendant la dialogue, vous pouvez insérer directement les
valeurs de longueur et de rayon dans le champ du
dialogue. Appuyer sur la touche de validation de la
position effective et sur la softkey de l'axe désiré.
4 TOOL DEF 5 L+10 R+5
