142 6 Programmation: Programmer les contours
6.3 Appr
oc
he et sor
tie du cont
our

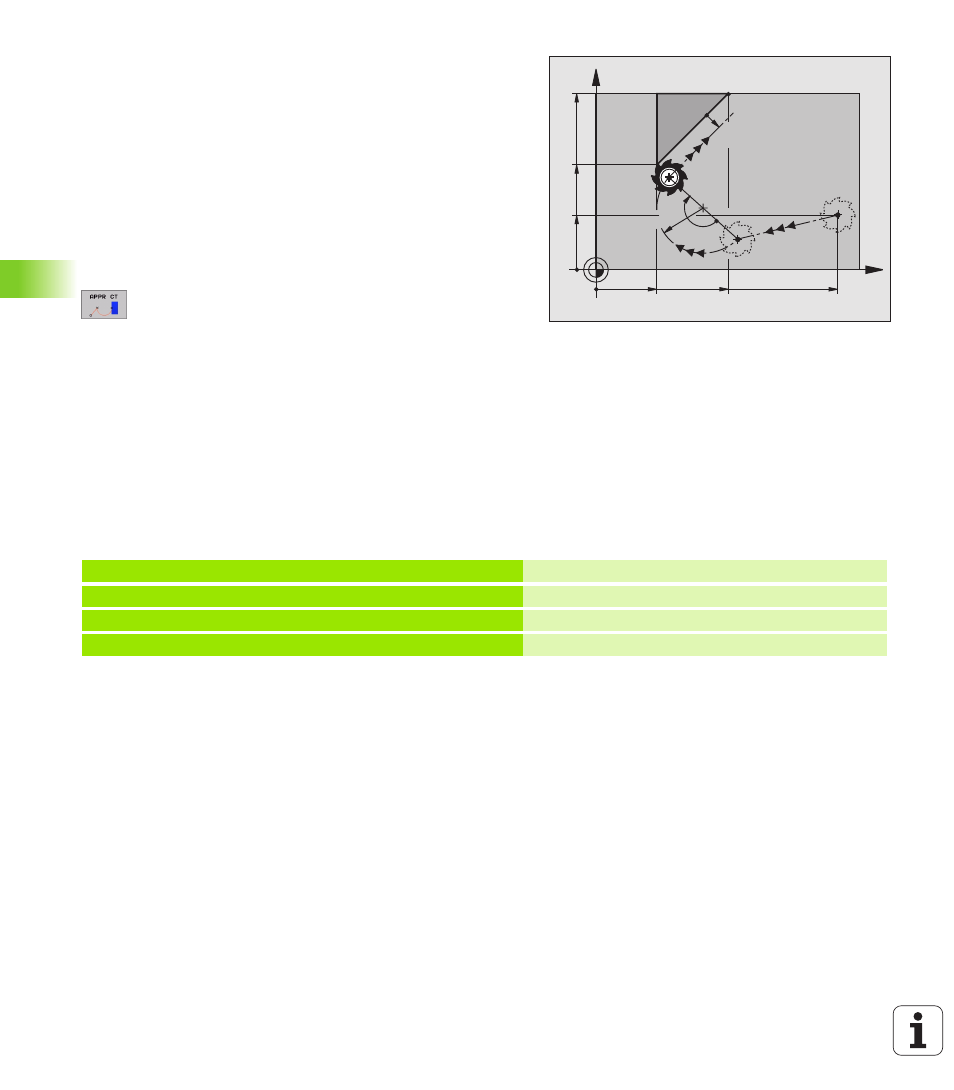

Approche du contour par une trajectoire
circulaire avec raccordement tangentiel: APPR CT
La TNC guide l'outil sur une droite allant du point initial P
S
jusqu'à un
point auxiliaire P
H
. Partant de là, il aborde le premier point du contour
P
A
en suivant une trajectoire circulaire qui se raccorde par
tangentement au premier point du contour.
La trajectoire circulaire de P
H
à P
A
est définie par le rayon R et l'angle
au centre CCA. Le sens de rotation de la trajectoire circulaire est
donné par le sens du premier élément du contour.
U U U U Fonction de contournage au choix: Aborder le point initial P
S
U U U U Ouvrir le dialogue avec la touche APPR/DEP et la softkey APPR CT:
U U U U Coordonnées du premier point du contour P
A
U U U U Rayon R de la trajectoire circulaire
n Approche du côté de la pièce défini par la correction
de rayon: Introduire R avec son signe positif!
n Approche par le côté de la pièce:
Introduire R avec son signe négatif
U U U U Angle au centre CCA de la trajectoire circulaire
n CCA doit toujours être introduit avec son signe
positif
n Valeur d’introduction max. 360°
U U U U Correction de rayon RR/RL pour l'usinage
Exemple de séquences CN
X
Y
10
20
P
A
RR
P
S
R0
P
H
RR
RR
40 10
CCA=
180°
R10
35
20
7 L X+40 Y+10 RO FMAX M3 Aborder P
S
sans correction de rayon
8 APPR CT X+10 Y+20 Z-10 CCA180 R+10 RR F100 P
A
avec correction de rayon RR, rayon R=10
9 L X+20 Y+35 Point final du premier élément du contour
10 L ... Elément de contour suivant
