290 8 Programmation: Cycles
8.4 Cy
cles de fr
aisag
e
de poc
h
es, t
e
nons et r
a
inur

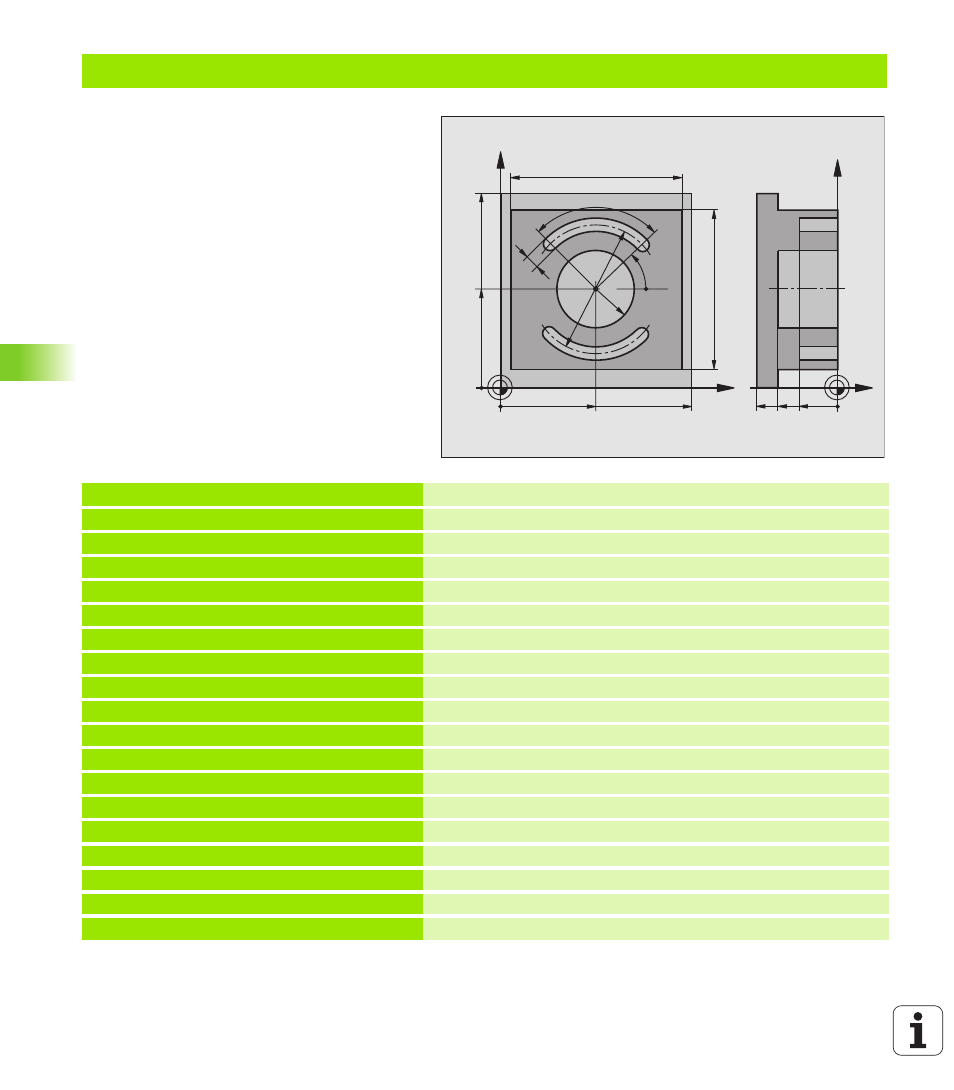

es Exemple: Fraisage de poche, tenon, rainure
0 BEGINN PGM C210 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40 Définition de la pièce brute
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+6 Définition de l’outil d’ébauche/de finition
4 TOOL DEF 2 L+0 R+3 Définition d’outil pour fraise à rainurer
5 TOOL CALL 1 Z S3500 Appel de l’outil d’ébauche/de finition
6 L Z+250 R0 FMAX Dégager l'outil
7 CYCL DEF 213 FINITION TENON Définition du cycle pour usinage externe
Q200=2 ;DISTANCE D'APPROCHE
Q201=-30 ;PROFONDEUR
Q206=250 ;AVANCE PLONGÉE PROF.
Q202=5 ;PROFONDEUR DE PASSE
Q207=250 ;AVANCE FRAISAGE
Q203=+0 ;COORD. SURFACE PIÈCE
Q204=20 ;SAUT DE BRIDE
Q216=+50 ;CENTRE 1ER AXE
Q217=+50 ;CENTRE 2ÈME AXE
Q218=90 ;1ER CÔTÉ
Q219=80 ;2ÈME CÔTÉ
X
Y
50
50
100
100
80
90
8
90°
45°
R25
70
Z
Y
-40 -20 -30
