176 6 Programmation: Programmer les contours
6.6 Cont
our
nag
e
s – Pr
ogr
ammation flexible de cont
ours FK

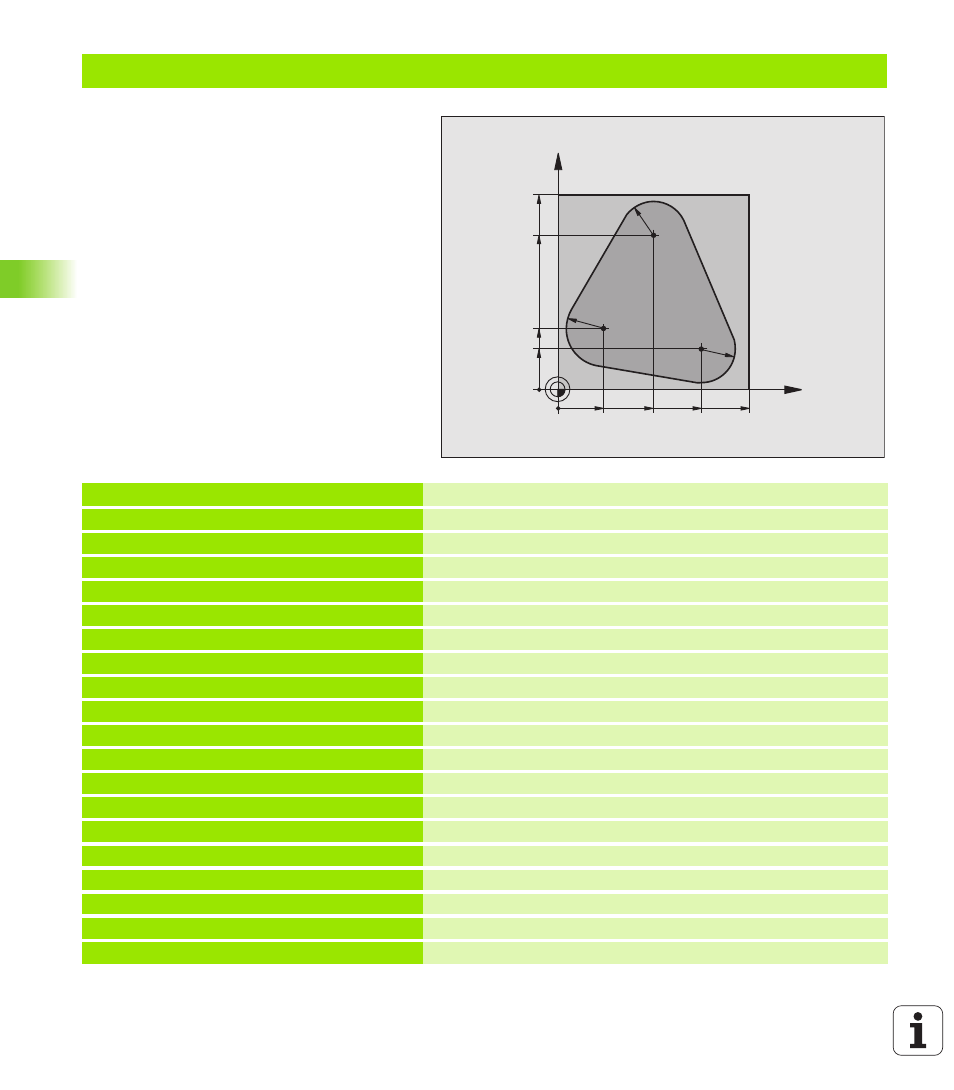

Exemple: Programmation FK 1
0 BEGIN PGM FK1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Définition de la pièce brute
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+10 Définition de l'outil
4 TOOL CALL 1 Z S500 Appel d'outil
5 L Z+250 R0 FMAX Dégager l'outil
6 L X-20 Y+30 R0 FMAX Pré-positionner l’outil
7 L Z-10 R0 F1000 M3 Aller à la profondeur d’usinage
8 APPR CT X+2 Y+30 CCA90 R+5 RL F250 Aborder le contour sur un cercle avec raccordement tangentiel
9 FC DR- R18 CLSD+ CCX+20 CCY+30 Bloc FK:
10 FLT Pour chaque élément du contour, programmer données connues
11 FCT DR- R15 CCX+50 CCY+75
12 FLT
13 FCT DR- R15 CCX+75 CCY+20
14 FLT
15 FCT DR- R18 CLSD- CCX+20 CCY+30
16 DEP CT CCA90 R+5 F1000 Quitter le contour sur un cercle avec raccordement tangentiel
17 L X-30 Y+0 R0 FMAX
18 L Z+250 R0 FMAX M2 Dégager l’outil, fin du programme
19 END PGM FK1 MM
X
Y
100
100
20
75
30
50 20 75
R15
R18
R15
