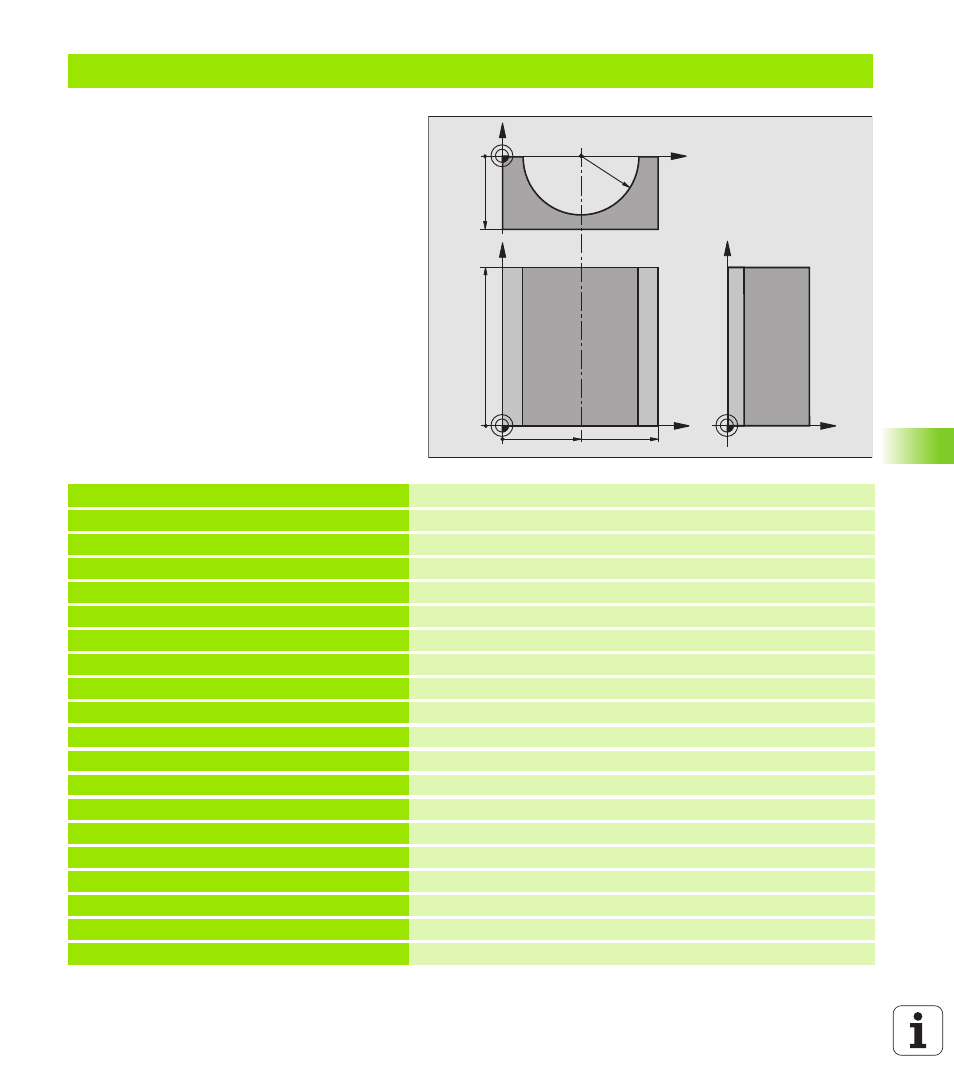

Exemple: Cylindre concave avec fraise à crayon
Déroulement du programme
n Le programme fonctionne avec une fraise à
crayon et la longueur d'outil se réfère au centre
de la sphère
n Le contour du cylindre est constitué de
nombreux petits segments de droite (à définir
avec Q13). Plus vous aurez défini de coupes et
plus lisse sera le contour
n Le cylindre est fraisé en coupes longitudinales
(dans ce cas: parallèles à l'axe Y)
n Définissez le sens du fraisage avec l’angle initial
et l’angle final dans l’espace:
Sens d'usinage horaire:
Angle initial > angle final
Sens d'usinage anti-horaire:
Angle initial < angle final
n Le rayon d’outil est corrigé automatiquement
0 BEGIN PGM CYLIN MM
1 FN 0: Q1 = +50 Centre de l’axe X
2 FN 0: Q2 =+0 Centre de l’axe Y
3 FN 0: Q3 = +0 Centre de l’axe Z
4 FN 0: Q4 = +90 Angle initial dans l'espace (plan Z/X)
5 FN 0: Q5 = +270 Angle final dans l'espace (plan Z/X)
6 FN 0: Q6 = +40 Rayon du cylindre
7 FN 0: Q7 = +100 Longueur du cylindre
8 FN 0: Q8 = +0 Position angulaire dans le plan X/Y
9 FN 0: Q10 = +5 Surépaisseur de rayon du cylindre
10 FN 0: Q11 = +250 Avance de plongée en profondeur
11 FN 0: Q12 = +400 Avance de fraisage
12 FN 0: Q13 = +90 Nombre de coupes
13 BLK FORM 0.1 Z X+0 Y+0 Z-50 Définition de la pièce brute
15 BLK FORM 0.2 X+100 Y+100 Z+0
15 TOOL DEF 1 L+0 R+3 Définition de l'outil
16 TOOL CALL 1 Z S4000 Appel d'outil
17 L Z+250 R0 FMAX Dégager l'outil
18 CALL LBL 10 Appeler l’usinage
19 FN 0: Q10 = +0 Annuler la surépaisseur
X
Y
50 100
100
Z
Y
X
Z
-50
R40
