268 8 Programmation: Cycles
8.3 Cy
cles de perçag
e, tar
a
udag
e
et fr
aisag
e
de filets

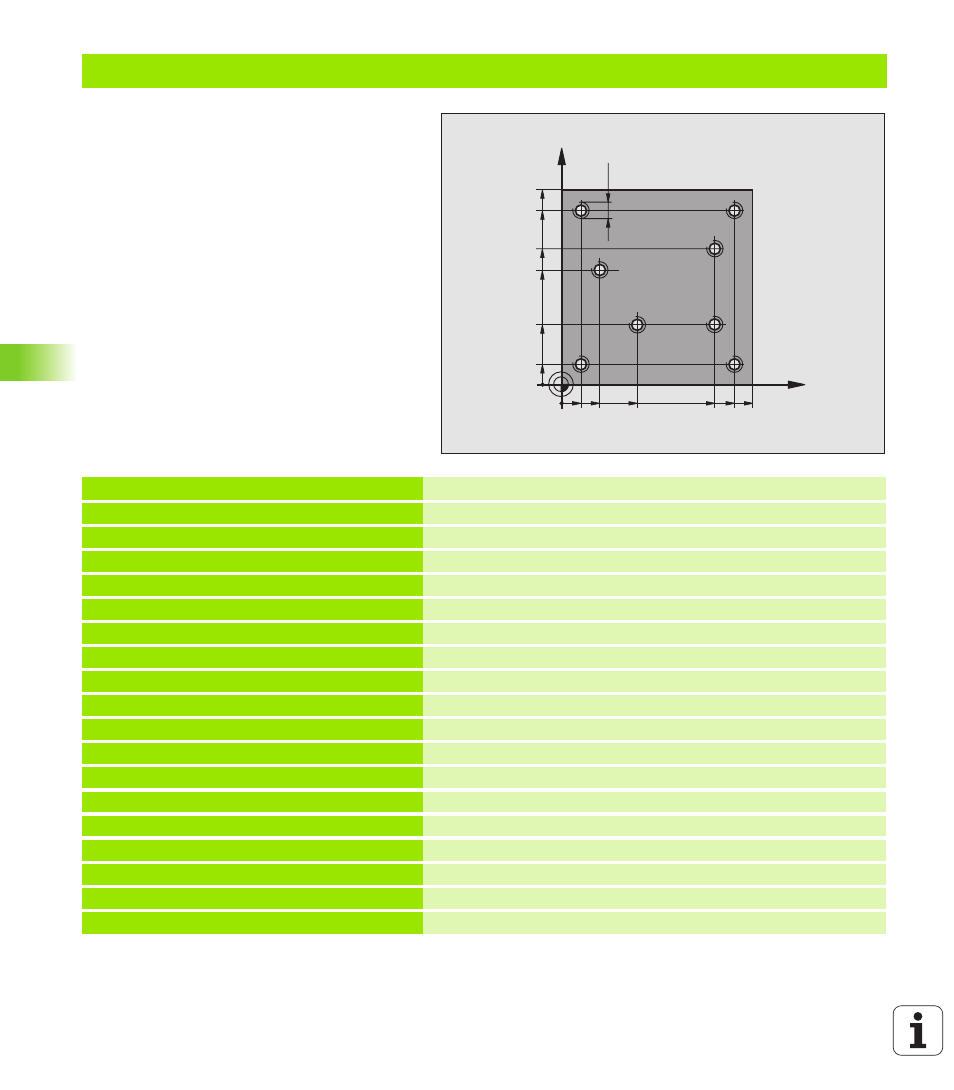

Exemple: Cycles de perçage en liaison avec un tableau de points
Les coordonnées du perçage sont mémorisées
dans le tableau de points TAB1.PNT et appelées
par la TNC avec CYCL CALL PAT.
Les rayons des outils sont sélectionnés de
manière à pouvoir apercevoir toutes les étapes
de l'usinage sur le graphisme de test.
Déroulement du programme
n
Centrage
n
Perçage
n Taraudage
0 BEGIN PGM 1 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20 Définition de la pièce brute
2 BLK FORM 0.2 X+100 Y+100 Y+0
3 TOOL DEF 1 L+0 R+4 Définition de l'outil de centrage
4 TOOL DEF 2 L+0 2.4 Définition d’outil pour le foret
5 TOOL DEF 3 L+0 R+3 Définition d'outil pour le taraud
6 TOOL CALL 1 Z S5000 Appel de l'outil de centrage
7 L Z+10 RO F5000 Déplacer l'outil à hauteur de sécurité (programmer F avec valeur,
la TNC le positionne après chaque cycle à hauteur de sécurité)
8 SEL PATTERN “TAB1“ Définir le tableau de points
9 CYCL DEF 200 PERCAGE Définition du cycle de centrage
Q200=2 ;DISTANCE D'APPROCHE
Q201=-2 ;PROFONDEUR
Q206=150 ;AVANCE PLONGÉE PROF.
Q202=2 ;PROFONDEUR DE PASSE
Q210=0 ;TEMPO. EN HAUT
Q203=+0 ;COORD. SURFACE PIÈCE Introduire impérativement 0, agit à partir du tableau de points
Q204=0 ;SAUT DE BRIDE Introduire impérativement 0, agit à partir du tableau de points
Q211=0.2 ;TEMPO. AU FOND
X
Y
20
10
100
100
10
90
90 80
30
55
40
65
M6
