HEIDENHAIN iTNC 530 (340 420) Manuel d'utilisation
Page 261
iTNC 530 HEIDENHAIN
233
8.3 Cy
cles de perçag
e, tar
a
udag
e
et fr
aisag
e
de filets
U
U
U
U

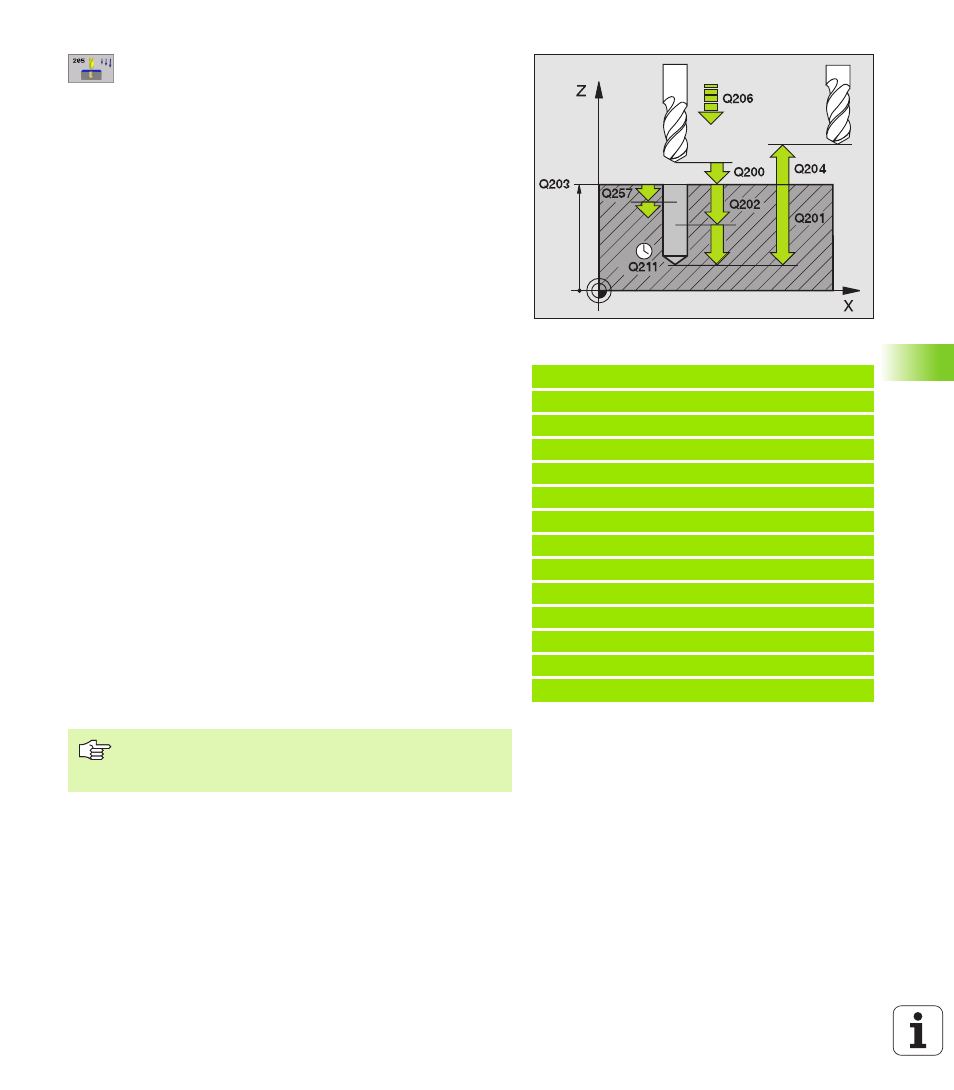

Distance d'approche
Q200 (en incrémental): Distance
entre la pointe de l'outil et la surface de la pièce
U
U
U
U
Profondeur
Q201 (en incrémental): Distance entre la
surface de la pièce et le fond du trou (pointe conique
du foret)
U
U
U
U
Avance plongée en profondeur
Q206: Vitesse de
déplacement de l'outil lors du perçage, en mm/min.
U
U
U
U
Profondeur de passe
Q202 (en incrémental): Distance
parcourue par l'outil en une passe. La profondeur
n'est pas forcément un multiple de la profondeur de
passe. L'outil se déplace en une passe à la profondeur
lorsque:
n
Profondeur de passe égale à la profondeur
n
Profondeur de passe supérieure à la profondeur
U
U
U
U
Coordonnée surface pièce
Q203 (en absolu):
Coordonnée de la surface de la pièce
U
U
U
U
Saut de bride
Q204 (en incrémental): Coordonnée
dans l'axe de broche excluant toute collision entre
l'outil et la pièce (matériels de serrage)
U
U
U
U
Valeur réduction
Q212 (en incrémental): La TNC
diminue la profondeur de passe Q202 de cette valeur
U
U
U
U
Profondeur de passe min.
Q205 (en incrémental): Si
vous avez introduit une valeur de réduction, la TNC
limite la passe à la valeur introduite sous Q205
U
U
U
U
Distance de sécurité en haut
Q258 (en
incrémental): Distance de sécurité pour le
positionnement en rapide lorsque après un retrait
hors du trou, la TNC déplace à nouveau l'outil à la
profondeur de passe actuelle; valeur lors de la
première passe
U
U
U
U
Distance de sécurité en bas
Q259 (en incrémental):
Distance de sécurité pour le positionnement en
rapide lorsque après un retrait hors du trou, la TNC
déplace à nouveau l'outil à la profondeur de passe
actuelle; valeur lors de la dernière passe
U
U
U
U
Retrait jusqu'au brise-copeaux
Q257 (en
incrémental): Passe après laquelle la TNC exécute un
brise-copeaux. Pas de brise-copeaux si vous avez
introduit 0
U
U
U
U
Retrait avec brise-copeaux
Q256 (en incrémental):
Valeur pour le retrait de l'outil lors du brise-copeaux
U
U
U
U
Temporisation au fond
Q211: Durée en secondes de
rotation à vide de l'outil au fond du trou
Exemple: Séquences CN
11 CYCL DEF 205 PERC. PROF. UNIVERS.
Q200=2
;DISTANCE D'APPROCHE
Q201=-80
;PROFONDEUR
Q206=150
;AVANCE PLONGÉE PROF.
Q202=15
;PROFONDEUR DE PASSE
Q203=+100
;COORD. SURFACE PIÈCE
Q204=50
;SAUT DE BRIDE
Q212=0.5
;VALEUR RÉDUCTION
Q205=3
;PROF. PASSE MIN.
Q258=0.5
;DIST. SÉCUR. EN HAUT
Q259=1
;DIST. SÉCUR. EN BAS
Q257=5
;PROF. PERC. BRISE-COP.
Q256=0.2
;RETR. BRISE-COPEAUX
Q211=0.25
;TEMPO. AU FOND
Si vous introduisez Q258 différent de Q259, la TNC
modifie régulièrement la distance de sécurité entre la
première et la dernière passe.
