.16 TURN PLUS: Cont
ours dans le plan YZ
Plan YZ: Modèle linéaire de trous

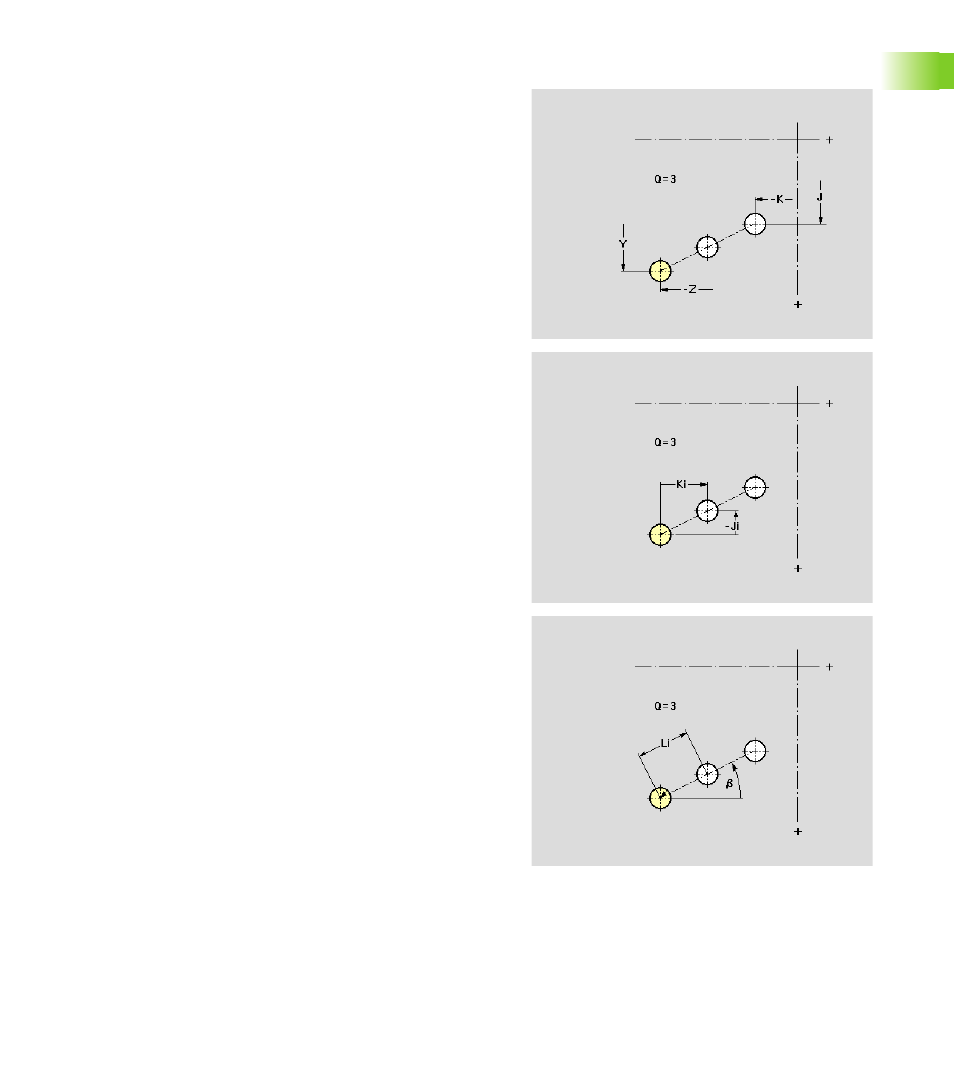

Cette fonction définit un modèle linéaire de trous dans le plan YZ.
Paramètres
Y
Point initial du modèle en coordonnées cartésiennes
Z Point initial du modèle en coordonnées cartésiennes
a Point initial du modèle en coordonnées polaires (référence
angle: Axe Z positif)
P Point initial du modèle en coordonnées polaires
Q Nombre de perçages
J Point final du modèle en coordonnées cartésiennes
K Point final du modèle en coordonnées cartésiennes
Ji Distance entre deux trous dans le sens Y
Ki Distance entre deux trous dans le sens Z
b Angle axe longitudinal du modèle (référence: Axe Z)
L Longueur totale du modèle
Li Distance entre deux trous (distance modèle)
Description du perçage (voir “Plan XY: Perçage unique” à la
page 77)
