.15 TURN PLUS: Cont
ours dans le plan XY

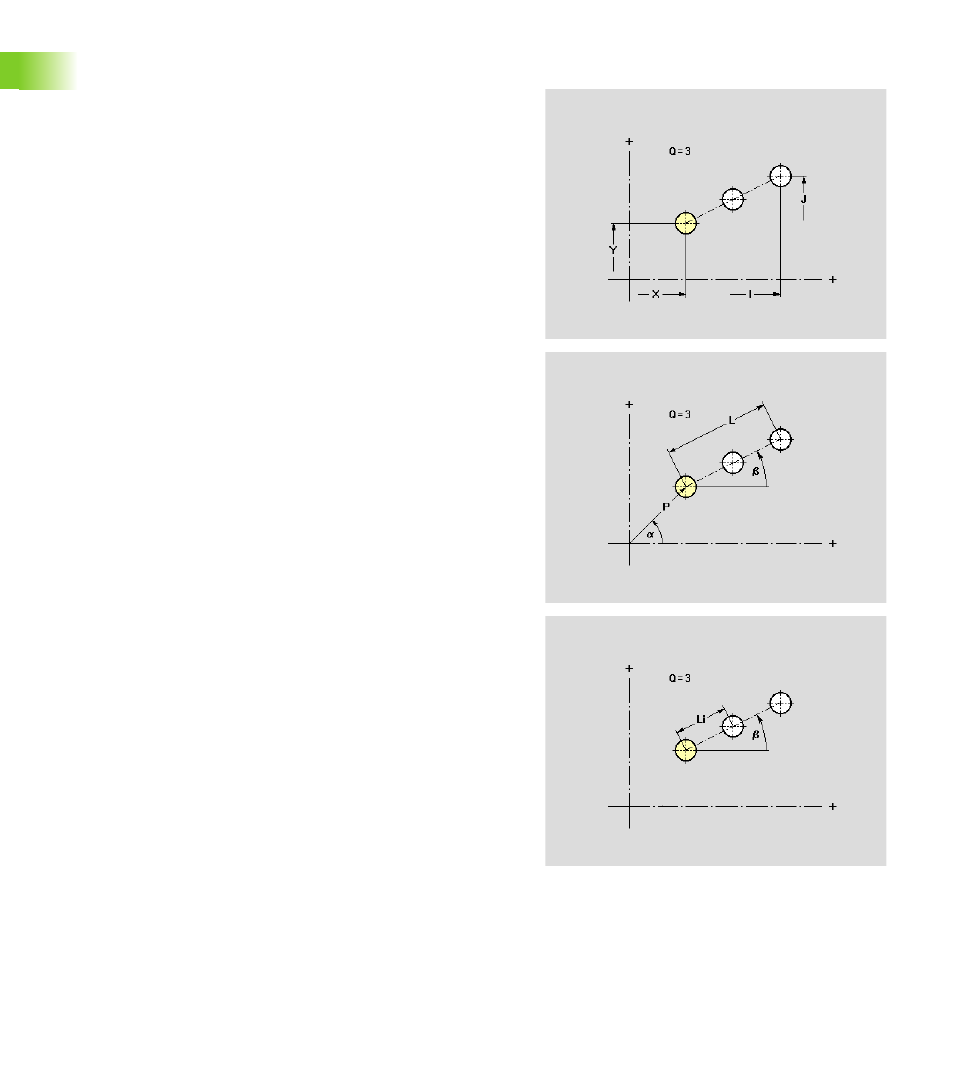

Plan XY: Modèle linéaire de figures
Cette fonction définit un modèle linéaire de figures dans le plan XY.
Paramètres
X
Point initial du modèle en coordonnées cartésiennes (cote de
rayon)
Y Point initial du modèle en coordonnées cartésiennes
a Point initial du modèle en coordonnées polaires (référence
angle: Axe X positif)
P Point initial du modèle en coordonnées polaires
Q Nombre de figures
I Point final du modèle en coordonnées cartésiennes (cote de
rayon)
J Point final du modèle en coordonnées cartésiennes
Ii Distance entre deux figures dans le sens X
Ji Distance entre deux figures dans le sens Y
b Angle axe longitudinal du modèle (référence: Axe X)
L Longueur totale du modèle
Li Distance entre deux figures (distance modèle)
Description de la figure
