14
1
.2 Mode Manuel et mode A
u
to
matique
Travail avec les outils du magasin
Changer un outil du magasin
Utilisez cette fonction pour changer d'outil ou pour modifier l'angle
d'inclinaison ou la position angulaire de l'outil actif.
U Sélectionner „T > Magasin > Changer outil“ en mode
Manuel. La commande ouvre la boîte de dialogue
„Magasin: Changement d'outil“
U Appuyer sur la softkey, sélectionner l'outil dans la liste
du magasin, introduire les autres paramètres et
fermer la boîte de dialogue. La commande charge le
programme CN correspondant.
U Activer le programme CN avec la touche Départ cycle
La CNC PILOT
„ installe l'outil dans le magasin
„ sort du magasin l'outil indiqué
„ se déplace jusqu'au point de changement d'outil
„ incline l'axe B
„ tourne l'outil en position „normale“ ou „tête en bas“ (décalage de
l'angle de position C)
„ calcule les données de l'outil en tenant compte de l'„orientation O“,
de la position de l'axe B et de l'angle de position
„ règle le frein à mâchoires

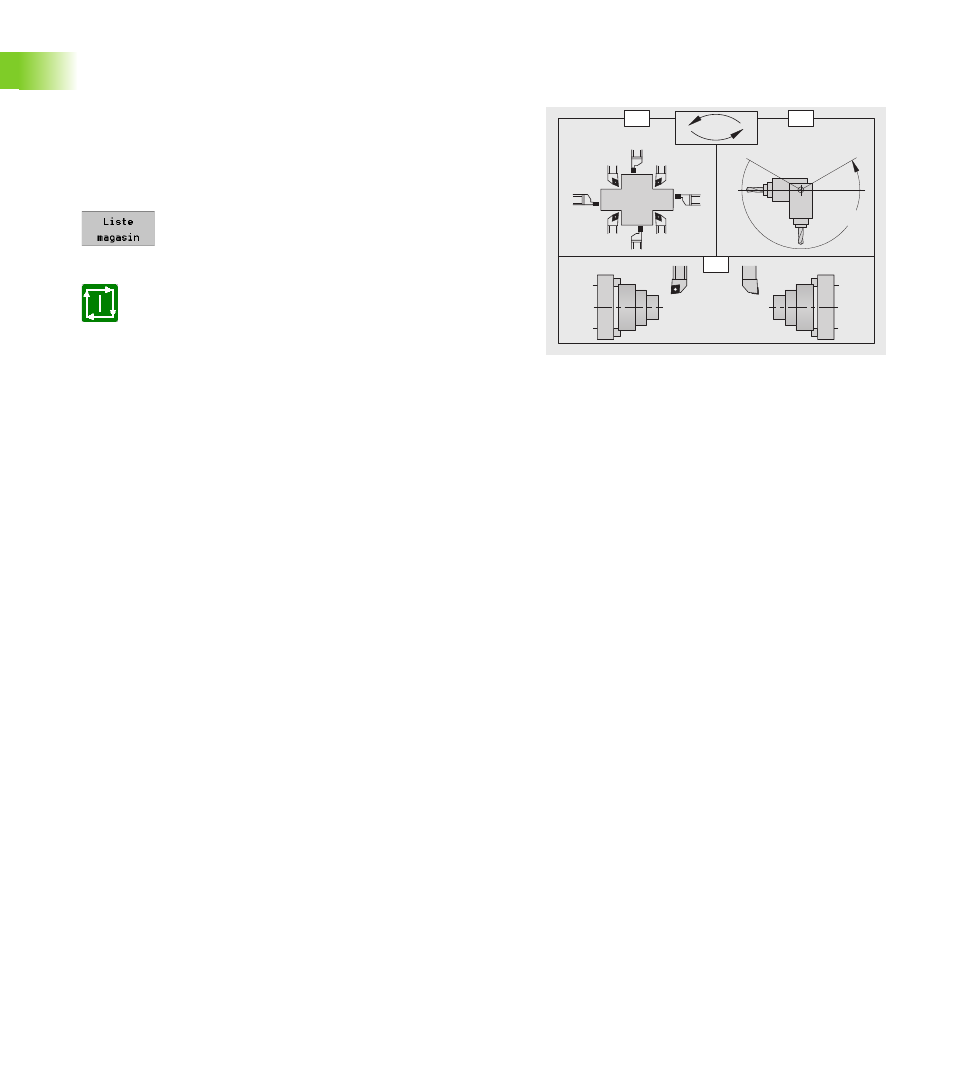

C=0° C=180°
0°
B
O=
1 3
7 5
2
4
6
8
C
B O
T
M
Paramètres
ID
Numéro d'identification de l'outil dans le magasin
O Orientation pour les outils de tournage. Position de la dent de
l'outil (voir figure).
„ Positions des outils 1, 3, 5, 7: pour les outils d'ébauche, de
finition et à plaquettes rondes (les outils neutres se
reconnaissent à l'angle d'attaque)
„ Positions des outils 2, 4, 6, 8: Pour les outils d'usinage de
gorges et de filetage (on définit dans les données d'outils si
l'on a un outil „à droite“ ou „à gauche“)
B Angle d'axe B. Angle pour l'inclinaison de l'axe B.
C Décalage de l'angle de position pour les outils de tournage
„ 0°: Position d'outil „normale“
„ 180°: Position d'outil „tête en bas“
H Frein à mâchoires
„ 0: Le frein est serré en fonction du paramètre de l'outil
(„non tournant“, il est serré; „tournant“, il n'est pas serré)
„ 1: Frein serré
„ 2: Frein non serré
