Plan YZ: Arc de cercle

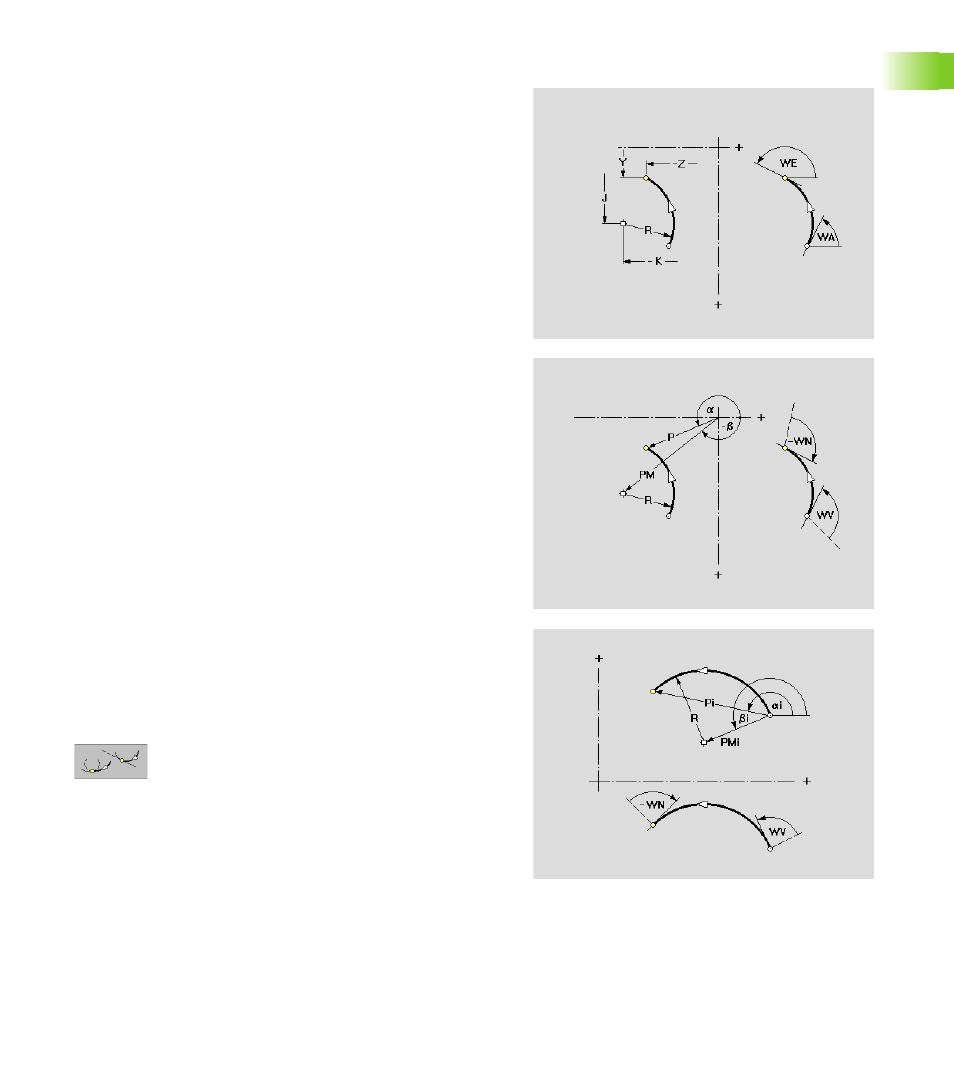

Cette fonction définit un élément circulaire dans le plan YZ.
Paramètres
Point final de l'arc de cercle
Y Point final en coordonnées cartésiennes
Z Point final en coordonnées cartésiennes
Yi Point final incrémental
Zi Point final incrémental
P Point final en coordonnées polaires
a Point final en coordonnées polaires (référence angle: Axe Z
positif)
Pi Point final polaire, incrémental (distance linéaire entre le
point initial et le point final)
ai Point final polaire, incrémental (référence: Angle entre une
droite parallèle à l'axe Z, passant par le point initial, et la droite
point initial – point final)
Centre de l'arc de cercle
YM Centre en coordonnées cartésiennes (cote de rayon)
ZM Centre en coordonnées cartésiennes
YMi Centre incrémental
ZMi Centre incrémental
PM Centre en coordonnées polaires
b Centre en coordonnées polaires (référence angle: Axe Z
positif)
PMi Centre polaire, incrémental (distance linéaire entre le point
initial et le point final)
bi Centre polaire, incrémental (référence: Angle entre une
droite parallèle à l'axe Z, passant par le point initial, et la droite
point initial – point final)
Autres paramètres
R Rayon de l'arc de cercle
Tangentiel/non tangentiel: Définir la transition à
l'élément de contour suivant
WA Angle entre l'axe Z positif et la tangente au point initial de
l'arc de cercle
WE Angle entre l'axe Z positif et la tangente au point final de l'arc
de cercle
WV Angle anti-horaire compris entre l'élément précédent et la
tangente au point initial de l'arc de cercle. Arc de cercle
comme élément précédent: Angle avec la tangente
WN Angle anti-horaire compris entre la tangente au point final de
l'arc de cercle et l'élément suivant. Arc de cercle comme
élément suivant: Angle avec la tangente
