32
1
.6 DIN PLUS: Cont
ours dans le plan YZ
1.6 DIN PLUS: Contours dans le
plan YZ
Point initial du contour G180-Géo
G180 définit le point initial d'un contour dans le plan YZ.

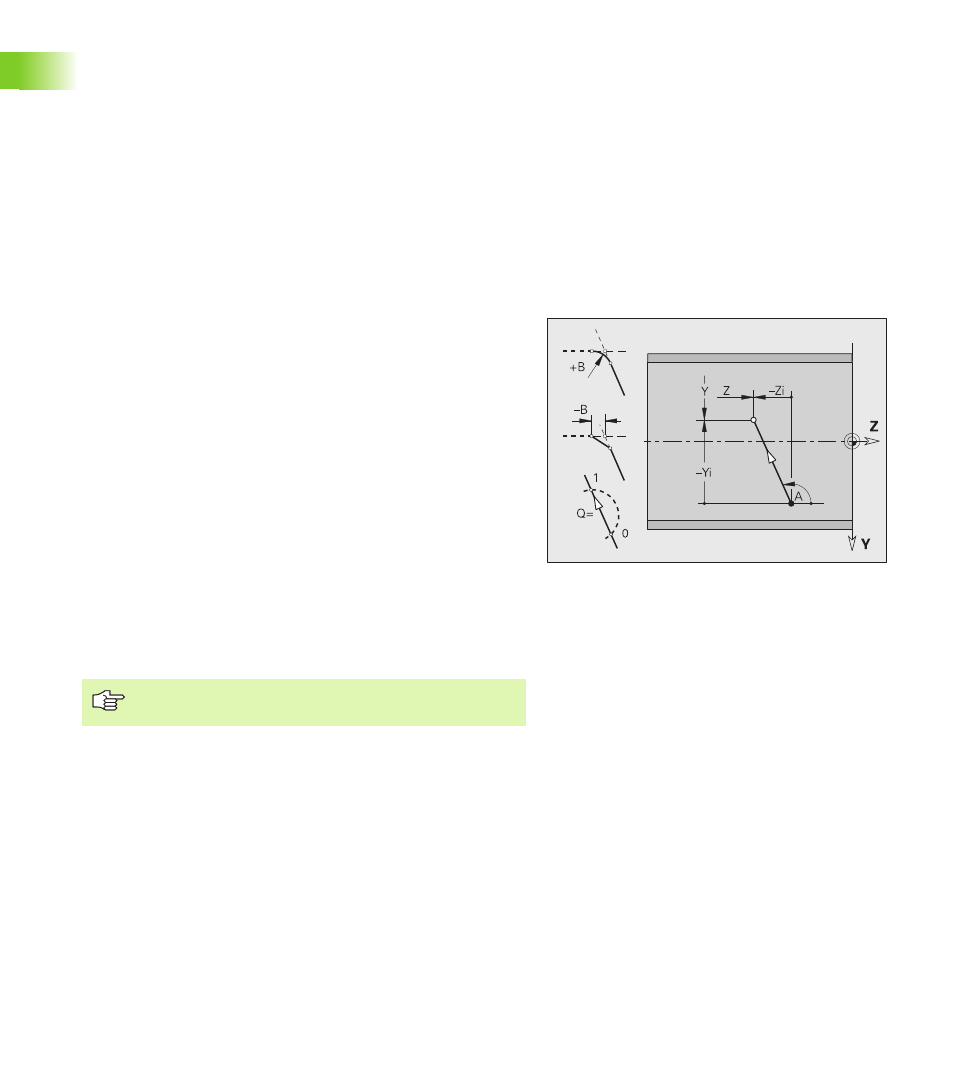

Elément linéaire G181-Géo
G181 définit un élément linéaire dans un contour du plan YZ.
Paramètres
Y
Point initial du contour
Z Point initial du contour
Paramètres
Y
Point final
Z Point final
A Angle avec l'axe positif Z
B Chanfrein/arrondi. Définit la transition vers l'élément de
contour suivant. Programmez le point final théorique si vous
indiquez un chanfrein/arrondi.
„ aucune introduction: Raccordement tangentiel
„ B=0: Raccordement non tangentiel
„ B>0: Rayon de l'arrondi
„ B<0: Largeur du chanfrein
Q Point d'intersection. Point final lorsque la droite coupe un arc
de cercle (par défaut: 0):
„ Q=0: Point d'intersection proche
„ Q=1: Point d'intersection éloigné
Programmation Y, Z: en absolu, en incrémental, avec
effet modal ou „?“
