HEIDENHAIN CNC Pilot 4290 V7.1 Description of B and Y axes - Manuel (Page 39)

CNC PILOT 4290 HEIDENHAIN 39
1
.6 DIN PLUS: Cont
ours dans le plan YZ

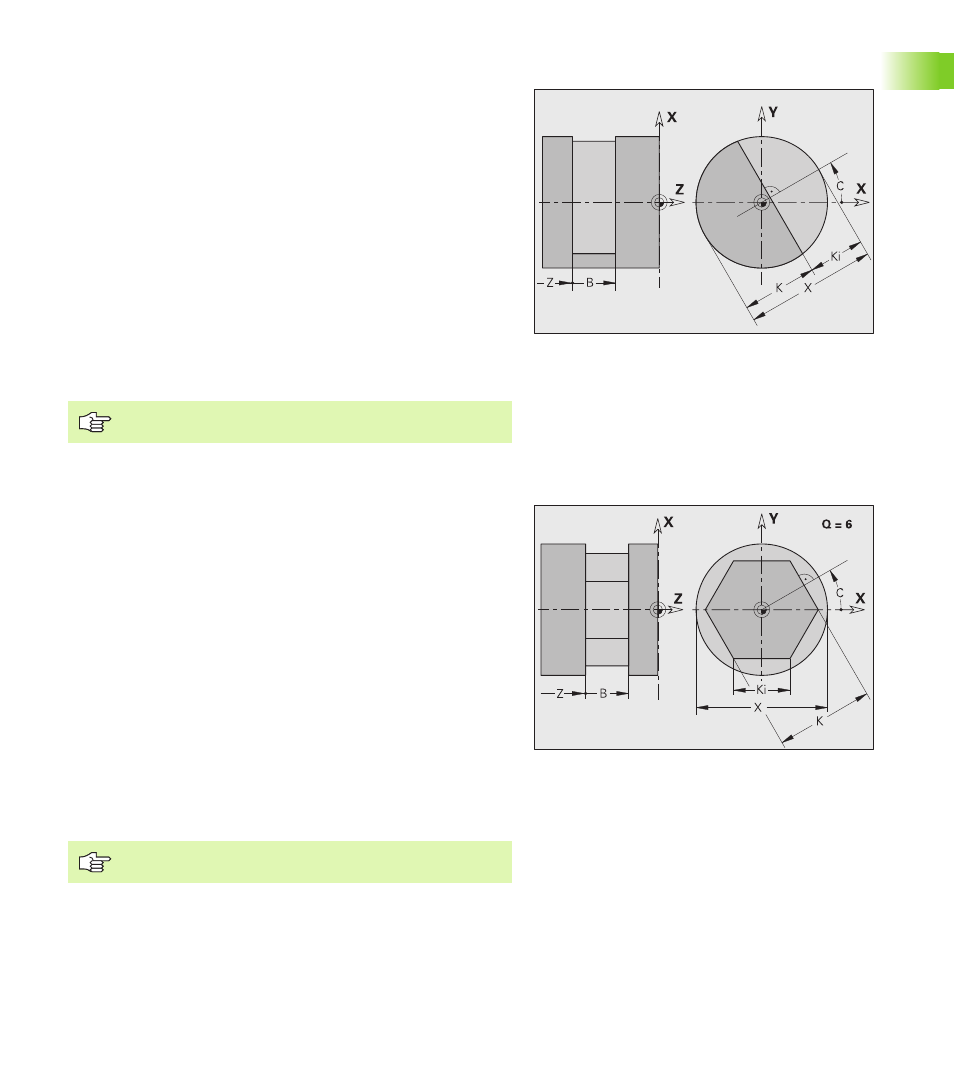

Surface unique G386-Géo
G386 définit une surface unique dans le plan YZ.
Surfaces polygonales G487-Géo
G487 définit un polygone dans le plan YZ.
Paramètres
Z
Arête de référence
K Epaisseur restante
Ki Profondeur
B Largeur (référence: Arête de référence Z)
„ B<0: Surface dans le sens négatif de Z
„ B>0: Surface dans le sens positif de Z
X Diamètre de référence
„ aucune introduction: „X“ de l'indicatif de section
„ „I“ de G381 remplace „X“ de l'indicatif de section
C Angle de position de la perpendiculaire au côté (par défaut:
„Z“ de l'indicatif de section)
Le diamètre de référence X délimite la surface à usiner.
Paramètres
Z
Arête de référence
K Diamètre du cercle inscrit (cote sur plat)
Ki Longueur d'arête
B Largeur (référence: Arête de référence Z)
„ B<0: Surface dans le sens négatif de Z
„ B>0: Surface dans le sens positif de Z
X Diamètre de référence
„ aucune introduction: „X“ de l'indicatif de section
„ „I“ de G381 remplace „X“ de l'indicatif de section
C Angle de position de la perpendiculaire au côté (par défaut:
„Z“ de l'indicatif de section)
Q Nombre de surfaces (Q >= 2)
Le diamètre de référence X délimite la surface à usiner.
