.5 DIN PLUS: Cont
ours dans le plan XY

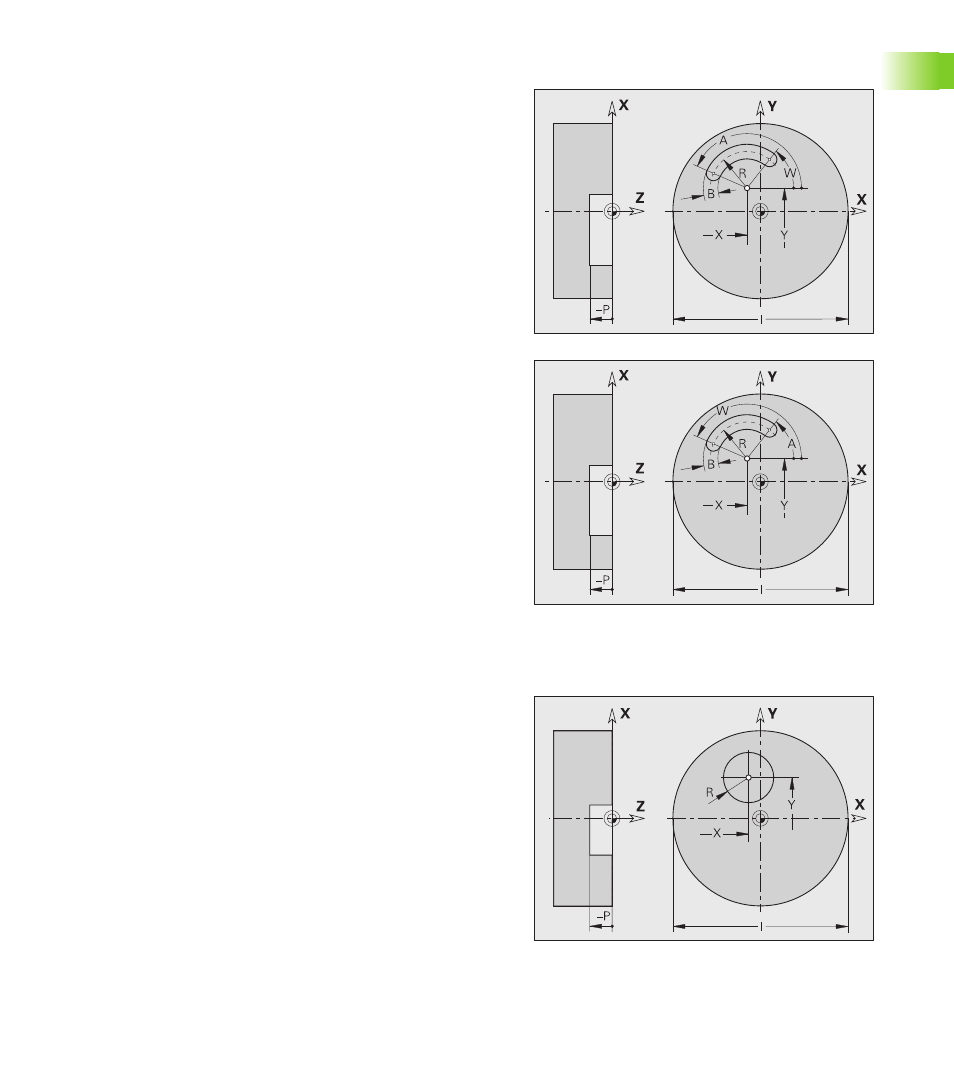

Rainure circulaire G372/G373-Géo
G372/G373 définit une rainure circulaire dans le plan XY.
„ G372: Rainure circulaire sens horaire
„ G373: Rainure circulaire sens anti-horaire
Cercle entier G374-Géo
G374 définit un cercle entier dans le plan XY.
Paramètres
X
Centre de courbure de la rainure (cote de rayon)
Y Centre de courbure de la rainure
R Rayon de courbure (référence: Trajectoire du centre de la
rainure)
A Angle initial; référence: Axe X positif (par défaut: 0°)
W Angle final; référence: Axe X positif (par défaut: 0°)
B Largeur de la rainure
P Profondeur/hauteur (par défaut: „P“ issu de G308)
„ P<0: Poche
„ P>0: Îlot
I Diamètre de surface (pour limitation de coupe)
„ aucune introduction: „X“ de l'indicatif de section
„ „I“ remplace „X“ de l'indicatif de section
Paramètres
X
Centre du cercle (cote de rayon)
Y Centre du cercle
R Rayon du cercle
P Profondeur/hauteur (par défaut: „P“ issu de G308)
„ P<0: Poche
„ P>0: Îlot
I Diamètre de surface (pour limitation de coupe)
„ aucune introduction: „X“ de l'indicatif de section
„ „I“ remplace „X“ de l'indicatif de section
