1
.6 DIN PLUS: Cont
ours dans le plan YZ
Modèle linéaire dans le plan YZ G481-Géo

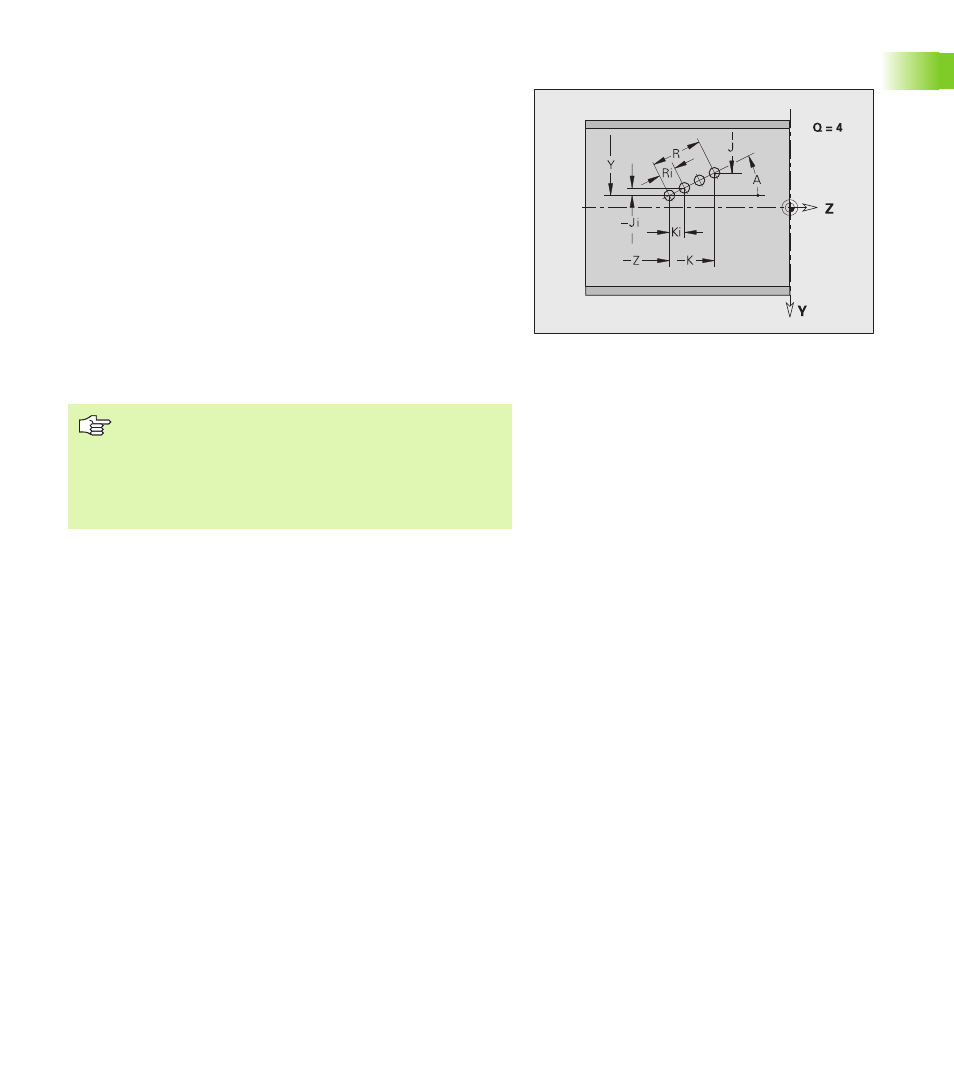

G481 définit un modèle linéaire dans le plan YZ. G481 agit sur la figure
définie dans la séquence à suivre (G380..385, G387).
Paramètres
Q
Nombre de figures
Y
Point initial du modèle
Z
Point initial du modèle
J
Point final du modèle (sens Y)
K
Point final du modèle (sens Z)
Ji
Distance entre deux figures (dans le sens Y)
Ki
Distance entre deux figures (dans le sens Z)
A
Angle axe longitudinal du modèle (référence: axe Z positif)
R
Longueur totale du modèle
Ri
Distance entre deux figures (distance modèle)
Remarques sur la programmation
Programmer le trou/la figure dans la séquence suivante
sans centre.
Le cycle de fraisage (section USINAGE) appelle le trou/
la figure dans la séquence suivante, et non pas la
définition du modèle.
