18
1
.2 Mode Manuel et mode A
u
to
matique

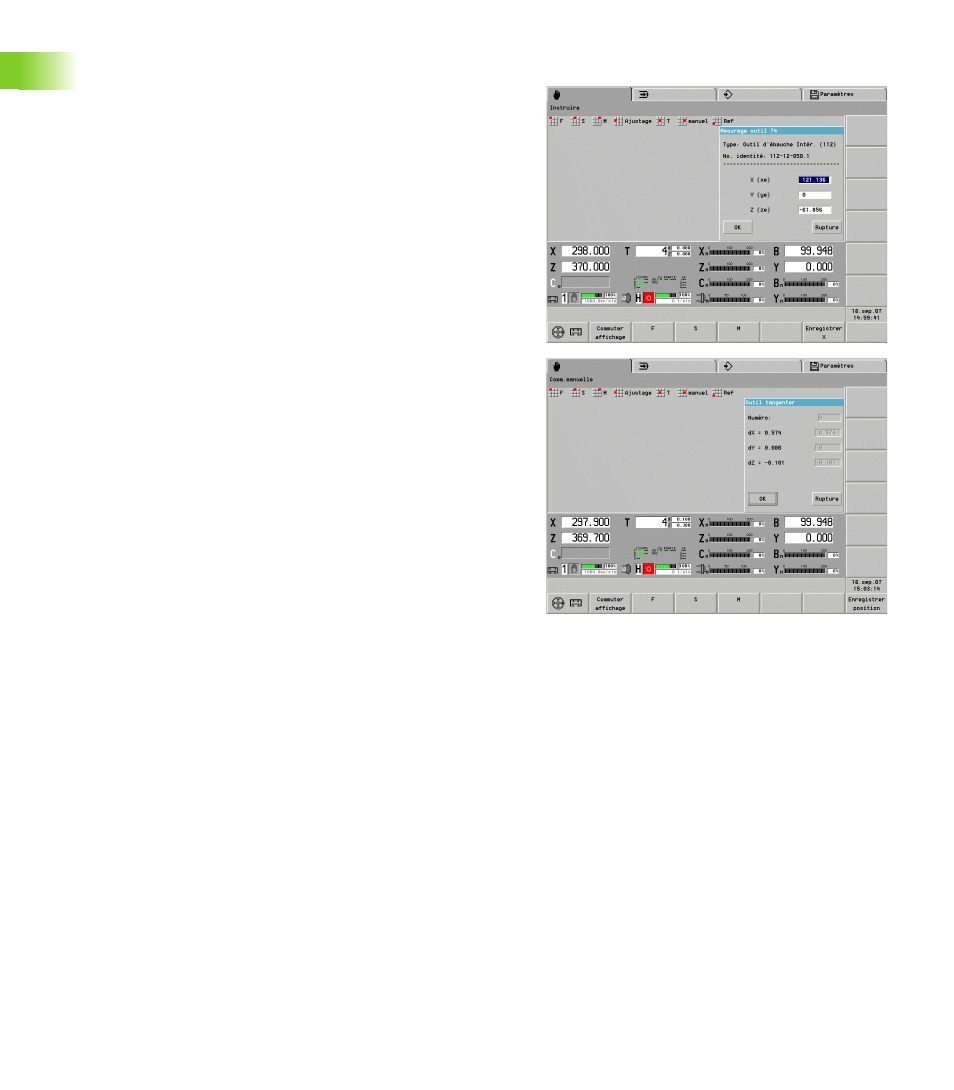

Mesurer et corriger un outil du magasin
Mesurer l'outil: Cette fonction détermine les longueurs d'outils avec
l'angle d'inclinaison actuel de l'axe B et l'angle de position de l'outil.
Ces valeurs sont également affichées. Par ailleurs, la commande
calcule les cotes à la position B=0 et les enregistre dans la banque de
données des outils.
U Sélectionner „Ajustage > Réglage outils > Mesurage
outil“ en mode Manuel. La commande affiche les
valeurs de mesure correctes dans la boîte de dialogue
„Mesurage outil T..“.
U Déterminer les cotes de l'outil, les introduire et fermer
la boîte de dialogue.
La commande
„ efface les valeurs de correction
„ inscrit les cotes de l'outil dans la banque de données
Calcul des valeurs de correction: Les valeurs de correction sont
calculées ou affichées avec l'angle d'inclinaison actuel de l'axe B et de
l'angle de position de l'outil. La commande convertit les cotes à la
position B=0 et les enregistre dans la banque de données des outils.
U Sélectionner „Ajustage > Réglage outils > Mesurage
outil“ en mode Manuel. Dans la boîte de dialogue
„Affleurer l'outil“, la commande affiche les valeurs de
correction correctes se référant à la position B=0.
U Introduire les valeurs de correction et fermer la boîte
de dialogue
La commande valide les valeurs de correction.
