34
1
.6 DIN PLUS: Cont
ours dans le plan YZ

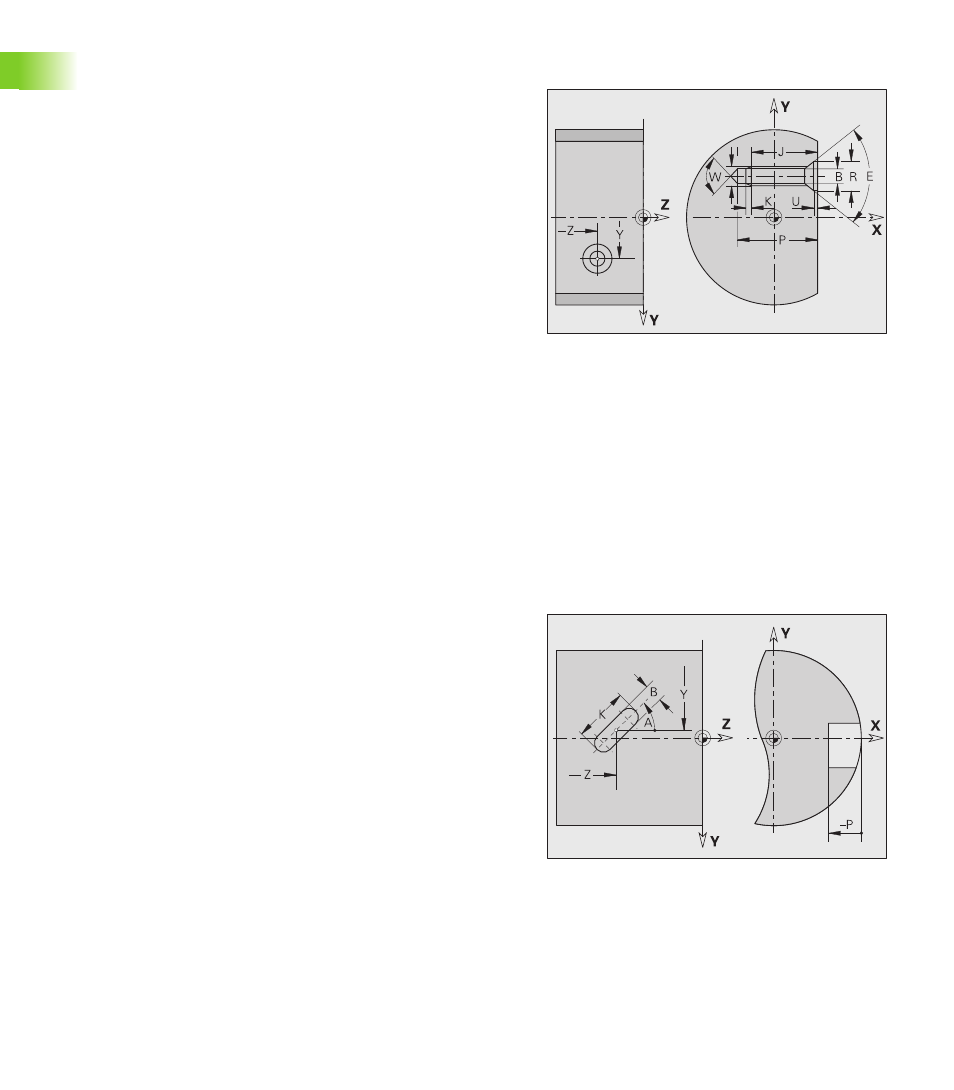

Perçage G380-Géo
G380 définit un trou indépendant avec lamage et taraudage dans le
plan YZ.
Rainure linéaire G381-Géo
G381 définit une rainure linéaire dans le plan YZ.
Paramètres
Y
Centre du trou
Z Centre du trou
B Diamètre de perçage
P Profondeur de perçage (sans pointe de perçage)
W Angle de pointe (par défaut: 180°)
R Diamètre de lamage
U Profondeur de lamage
E Angle de lamage
I Diamètre du filet
J Profondeur du filet
K Attaque du filet (longueur en sortie)
F Pas du filet
V Filet à gauche ou à droite (par défaut: 0)
„ V=0: Filet à droite
„ V=1: Filet à gauche
A Angle par rapport à l'axe X; plage: –90° < A < 90°
O Diamètre de centrage
Paramètres
Y
Centre de la rainure
Z Centre de la rainure
X Diamètre de référence
„ aucune introduction: „X“ de l'indicatif de section
„ „I“ de G381 remplace „X“ de l'indicatif de section
A Angle avec l'axe Z (par défaut: 0°)
K Longueur de la rainure
B Largeur de la rainure
P Profondeur de la poche (par défaut: „P“ de G308)
