HEIDENHAIN CNC Pilot 4290 V7.1 Description of B and Y axes - Manuel (Page 36)

36
1
.6 DIN PLUS: Cont
ours dans le plan YZ

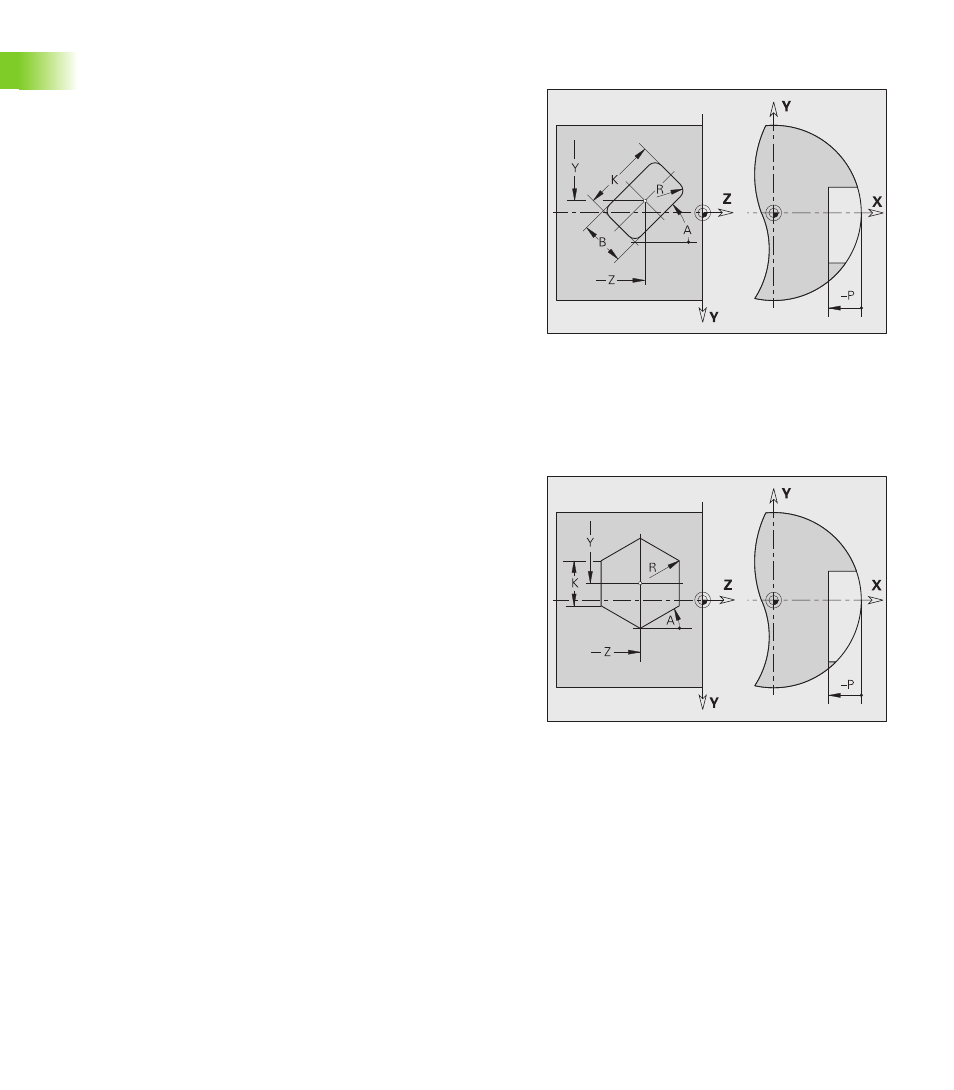

Rectangle G385-Géo
G385 définit un rectangle dans le plan YZ.
Polygone régulier G387-Géo
G387 définit un polygone régulier dans le plan YZ.
Paramètres
Y
Centre du rectangle
Z Centre du rectangle
X Diamètre de référence
„ aucune introduction: „X“ de l'indicatif de section
„ „I“ de G381 remplace „X“ de l'indicatif de section
A Angle de l'axe longitudinal à l'axe Z (par défaut: 0)
K Longueur du rectangle
B (Hauteur) largeur du rectangle
R Chanfrein/arrondi (par défaut: 0)
„ R>0: Rayon de l'arrondi
„ R<0: Largeur du chanfrein
P Profondeur de la poche (par défaut: „P“ de G308)
Paramètres
Y
Centre du polygone
Z Centre du polygone
X Diamètre de référence
„ aucune introduction: „X“ de l'indicatif de section
„ „I“ de G381 remplace „X“ de l'indicatif de section
Q Nombre d'arêtes (Q >= 3)
A Angle avec l'axe Z (par défaut: 0°)
K Longueur d'arête
„ K>0: Longueur d'arête
„ K<0: Diamètre interne
R Chanfrein/arrondi – par défaut: 0
„ R>0: Rayon de l'arrondi
„ R<0: Largeur du chanfrein
P Profondeur de la poche (par défaut: „P“ de G308)
