.16 TURN PLUS: Cont
ours dans le plan YZ
Plan YZ: Modèle circulaire de figures

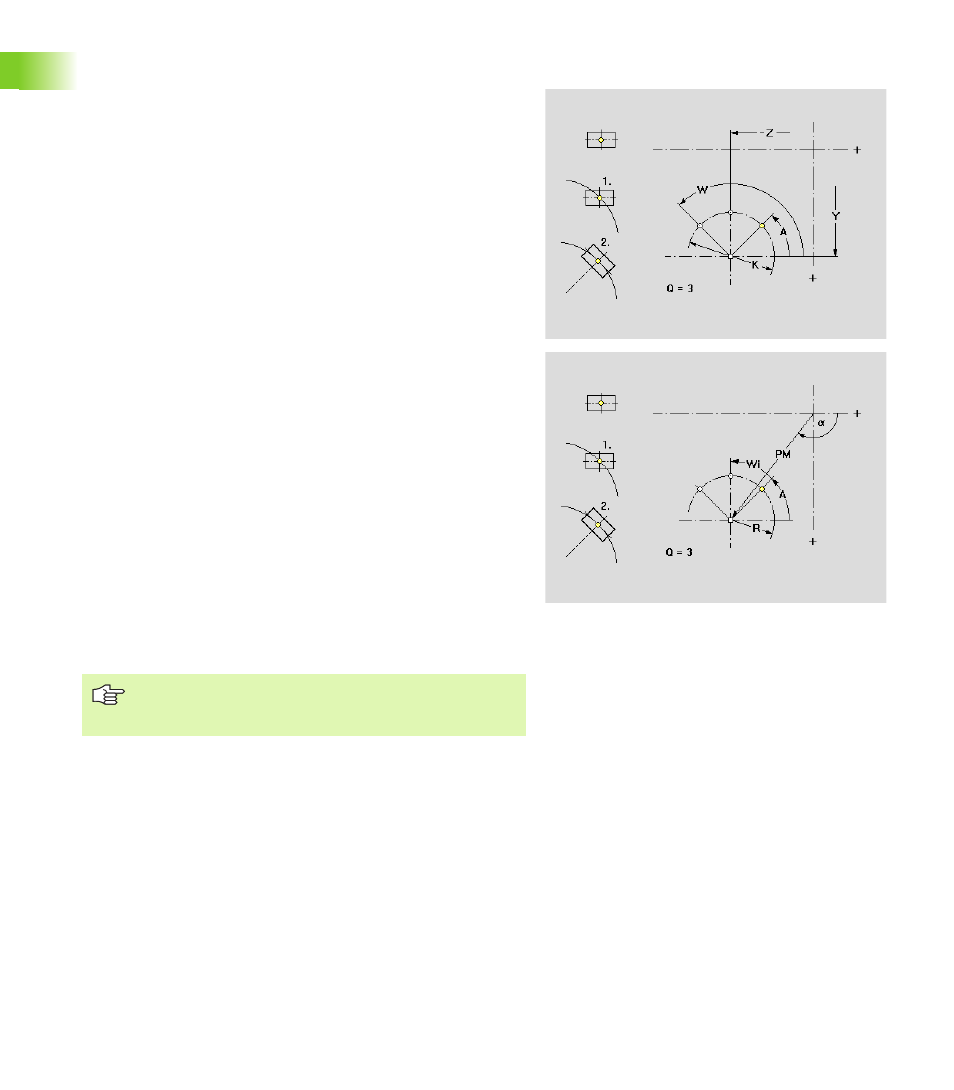

Cette fonction définit un modèle circulaire de figures dans le plan YZ.
Cas particuliers, angle initial et angle final (A, W):
„ Sans A ni W: Répartition sur le cercle entier en commençant à 0°
„ Sans W: Répartition sur cercle entier
Paramètres
Y
Centre du modèle en coordonnées cartésiennes
Z Centre du modèle en coordonnées cartésiennes
a Centre du modèle en coordonnées polaires (référence angle:
Axe Z positif)
PM Centre du modèle en coordonnées polaires
Q Nombre de figures
Orientation:
„ sens horaire
„ sens anti-horaire
R Rayon du modèle
K Diamètre du modèle
A Angle initial, position de la première figure (référence: Axe Z)
W Angle final, position de la dernière figure (référence: Axe Z)
Wi Angle entre deux figures (signe sans importance)
Position des figures
„ Position normale: La figure en sortie pivote autour du
centre du modèle (rotation autour du centre du modèle)
„ Position d'origine: La position de la figure en sortie est
conservée (translation)
Description de la figure
Pour les modèles qui comportent des rainures circulaires,
le „centre de courbure“ est additionné à la position du
modèle.
