DIN PLUS: Déplacements
linéair
e
s et cir
c
ulair
e
s

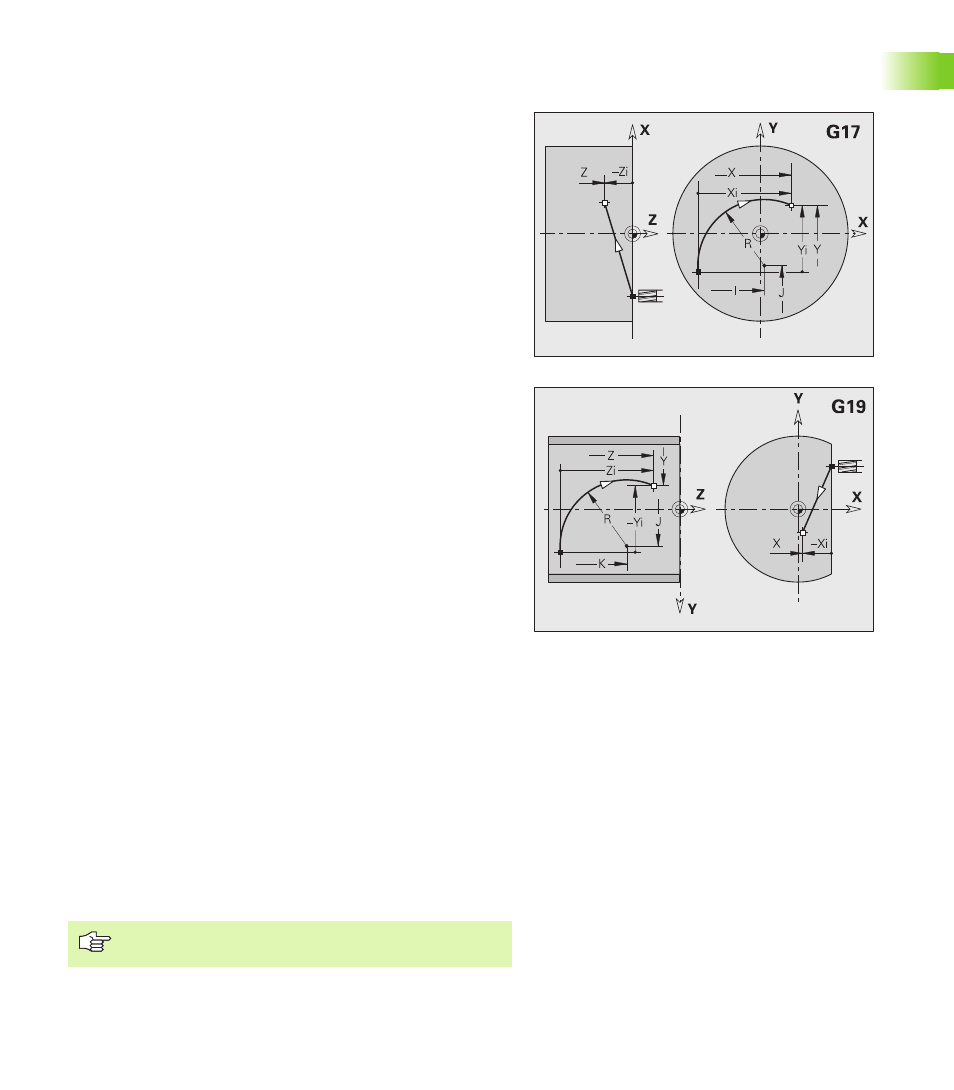

Fraisage: Déplacement circulaire G12, G13 –
Cotation du centre en absolu
G12/G13 interpolation circulaire en avance travail jusqu'au „point
final".
G12/G13 sont exécutées en fonction du plan d'usinage:
„ G17 Interpolation dans le plan XY
„ Plongée dans le sens Z
„ Définition du centre: avec I, J
„ G18 Interpolation dans le plan XZ
„ Plongée dans le sens Y
„ Définition du centre: avec I, K
„ G19 Interpolation dans le plan YZ
„ Plongée dans le sens X
„ Définition du centre: avec J, K
Si le centre du cercle n'a pas été programmé, la CNC PILOT calcule le
centre correspondant à l'arc de cercle le plus court.
Paramètres
X
Point final (cote de diamètre)
Y Point final
Z Point final
I Centre absolu (cote de rayon)
J Centre absolu
K Centre absolu
R Rayon
Q Point d'intersection. Point final lorsque la droite coupe un arc
de cercle (par défaut: 0):
„ Q=0: Point d'intersection proche
„ Q=1: Point d'intersection éloigné
B Chanfrein/arrondi. Définit la transition à l'élément de contour
suivant. Programmez le point final théorique si vous indiquez
un chanfrein/arrondi.
„ aucune introduction: Raccordement tangentiel
„ B=0: Raccordement non tangentiel
„ B>0: Rayon de l'arrondi
„ B<0: Largeur du chanfrein
E Facteur d'avance spéciale pour le chanfrein/arrondi (par
défaut: 1)
Avance spéciale = avance active * E (0 < E <= 1)
Programmation X, Y, Z: en absolu, en incrémental,
modal ou „?“
