CNC PILOT 4290 HEIDENHAIN 35
1
.6 DIN PLUS: Cont
ours dans le plan YZ

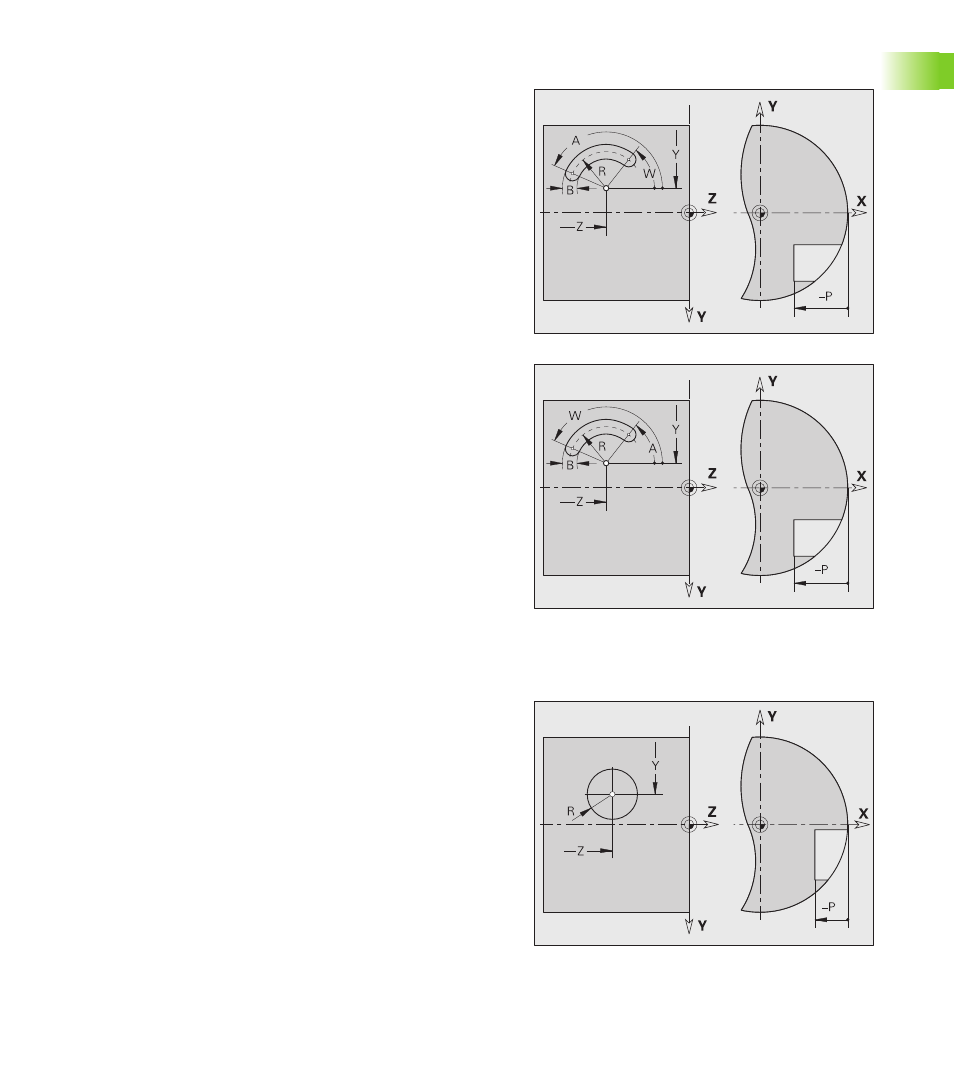

Rainure circulaire G382/G383-Géo
G382/G383 définit une rainure circulaire dans le plan YZ.
„ G382: Rainure circulaire sens horaire
„ G383: Rainure circulaire sens anti-horaire
Cercle entier G384-Géo
G384 définit un cercle entier dans le plan YZ.
Paramètres
Y
Centre de courbure de la rainure
Z Centre de courbure de la rainure
X Diamètre de référence
„ aucune introduction: „X“ de l'indicatif de section
„ „I“ de G381 remplace „X“ de l'indicatif de section
R Rayon; référence: Trajectoire du centre de la rainure
A Angle initial; référence: Axe X (par défaut: 0°)
W Angle final; référence: Axe X (par défaut: 0°)
B Largeur de la rainure
P Profondeur de la poche (par défaut: „P“ de G308)
Paramètres
Y
Centre du cercle
Z Centre du cercle
X Diamètre de référence
„ aucune introduction: „X“ de l'indicatif de section
„ „I“ de G381 remplace „X“ de l'indicatif de section
R Rayon du cercle
P Profondeur de la poche (par défaut: „P“ de G308)
