CNC PILOT 4290 HEIDENHAIN 49
1
.1
0
DIN PLUS: Déplacements
linéair
e
s et cir
c
ulair
e
s
1.10 DIN PLUS: Déplacements
linéaires et circulaires

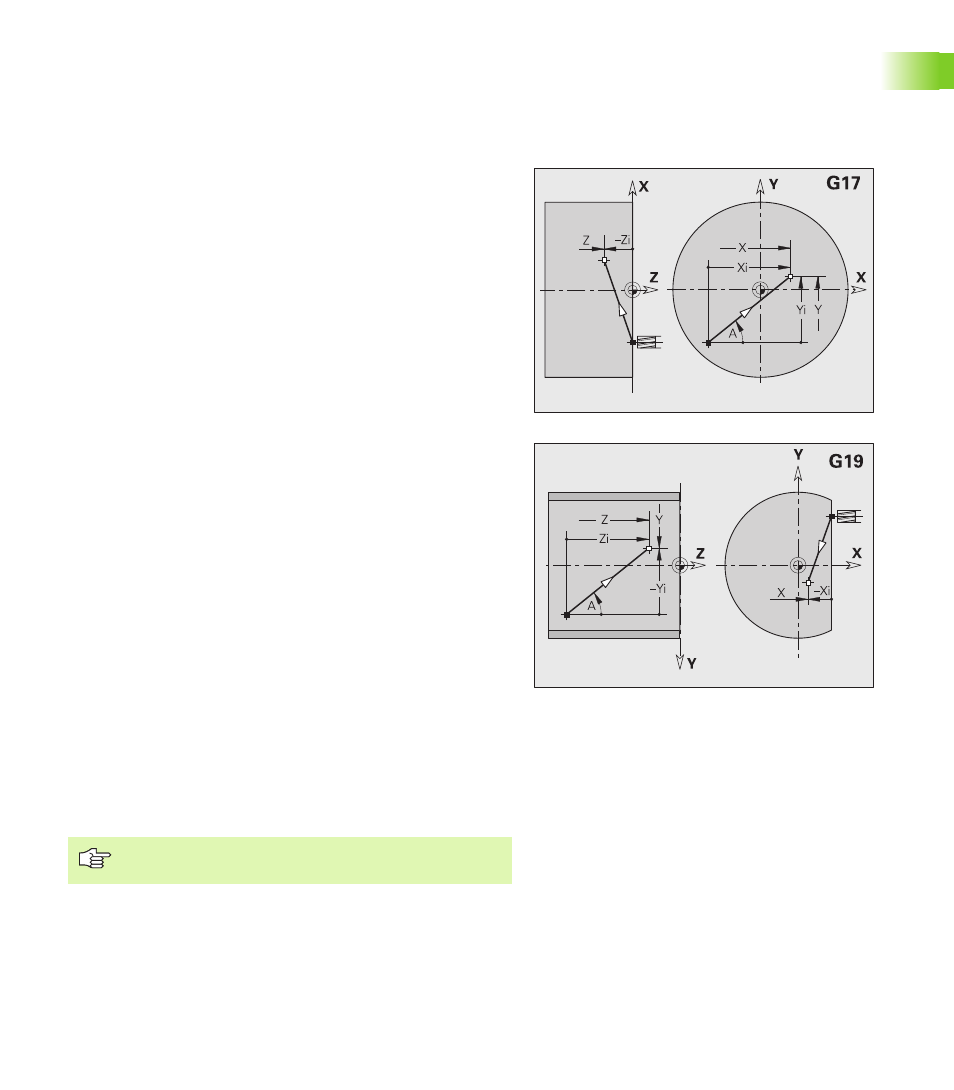

Fraisage: Déplacement linéaire G1
G1 interpolation linéaire en avance travail jusqu'au „point final". G1 est
exécutée en fonction du plan d'usinage:
„ G17 Interpolation dans le plan XY
„ Plongée dans le sens Z
„ Angle A – référence: Axe X positif
„ G18 Interpolation dans le plan XZ
„ Plongée dans le sens Y
„ Angle A – référence: Axe Z négatif
„ G19 Interpolation dans le plan YZ
„ Plongée dans le sens X
„ Angle A – référence: Axe Z positif
Paramètres
X
Point final (cote de diamètre)
Y Point final
Z Point final
A Angle (référence: dépend du plan d'usinage)
Q Point d'intersection. Point final lorsque la droite coupe un arc
de cercle (par défaut: 0):
„ Q=0: Point d'intersection proche
„ Q=1: Point d'intersection éloigné
B Chanfrein/arrondi. Définit la transition à l'élément de contour
suivant. Programmez le point final théorique si vous indiquez
un chanfrein/arrondi.
„ aucune introduction: Raccordement tangentiel
„ B=0: Raccordement non tangentiel
„ B>0: Rayon de l'arrondi
„ B<0: Largeur du chanfrein
E Facteur d'avance spéciale pour le chanfrein/arrondi (par
défaut: 1)
Avance spéciale = avance active * E (0 < E <= 1)
Programmation X, Y, Z: en absolu, en incrémental,
modal ou „?“
