CNC PILOT 4290 HEIDENHAIN 13
1
.2 Mode Manuel et mode A
u
to
matique
Charger le magasin d'outils par la zone de travail
Vous placez l'outil dans son logement et appelez la fonction „Charger
MAGASIN A PLATEAU“. Inscrivez ici le numéro d'identification de
l'outil ainsi que son numéro d'emplacement dans le magasin. La CNC
PILOT classe l'outil et enregistre le numéro d'identification dans la
liste du magasin.
U Installer l'outil dans le logement d'outil (dans la zone de travail).
U Sélectionner „T > Magasin > Charger magasin“ en mode Manuel.
La CNC PILOT ouvre la boîte de dialogue „Magasin: Charger
magasin“.
U Introduire les paramètres et fermer la boîte de dialogue. La
commande charge le programme CN correspondant.
U Activer le programme CN avec la touche Départ cycle

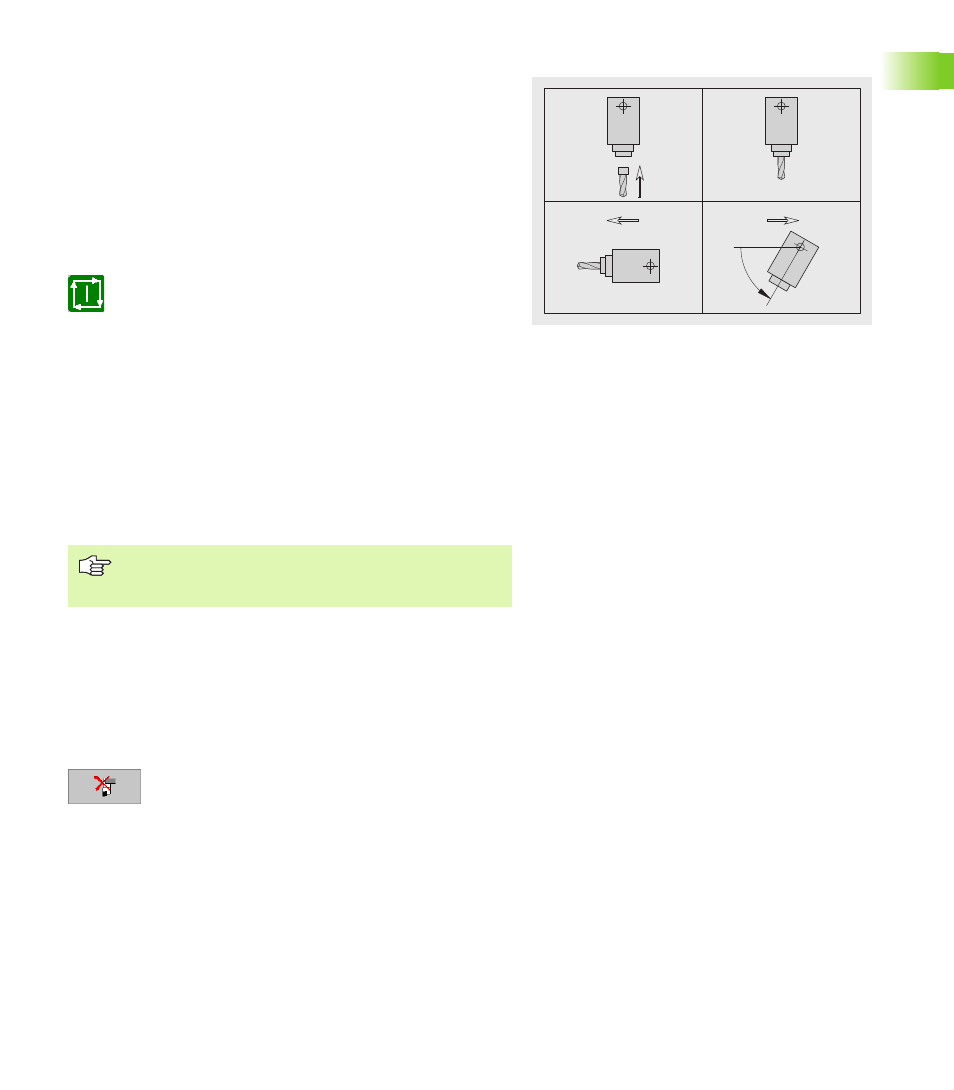

La CNC PILOT
„ installe l'outil dans le magasin
„ inscrit l'outil dans la liste du magasin
„ déplace le chariot au point de changement d'outil
„ incline l'axe B
Retirer l'outil du magasin
Sortez l'outil du magasin et supprimez l'enregistrement dans la liste
du magasin.
U Faire tourner le magasin d'outils en position et en extraire l'outil.
U Sélectionner „Ajustage > Table tourelle > Création liste“ en mode
Manuel
U Positionner le curseur sur l'emplacement concerné dans le magasin
U Appuyer sur la softkey ou sur la touche Del et valider
le message de confirmation. La commande retire
l'outil da la liste du magasin.
B
1. 2.
3. 4.
ID . . .
P . . .
Paramètres
ID
Numéro d'identification de l'outil dans le magasin
P Numéro d'emplacement dans le magasin d'outils
B Angle d'axe B. Angle d'inclinaison de l'axe B.
Pour l'utilisation et l'affichage, notez que cette fonction est
exécutée au moyen d'un programme CN. Vous activez le
programme CN avec la touche Départ cycle.
