94
1
.16 TURN PLUS: Cont
ours dans le plan YZ

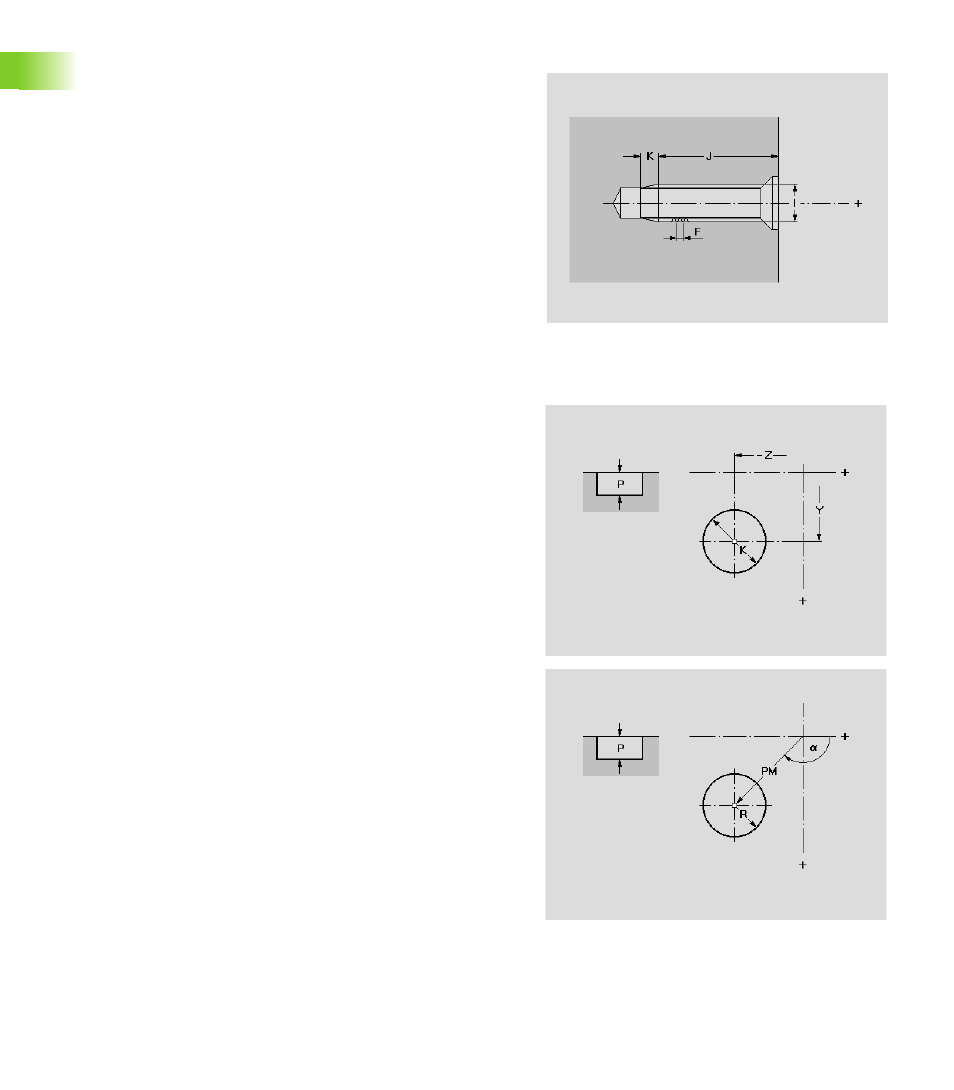

Taraudage plan XY
Plan YZ: Cercle (cercle entier)
Cette fonction définit un cercle entier dans le plan YZ.
Paramètres de filetage
I
Diamètre nominal
J Profondeur de filetage
K Entrée de taraudage (longueur d'entrée)
F Pas du filet
Type de filet:
„ Filet à droite
„ Filet à gauche
Paramètres
Y
Centre en coordonnées cartésiennes
Z Centre en coordonnées cartésiennes
PM Centre en coordonnées polaires
a Centre en coordonnées polaires (référence angle: Axe Z
positif)
R Rayon du cercle
K Diamètre du cercle
P Profondeur de la figure
