Plan XY: Modèle circulaire de trous

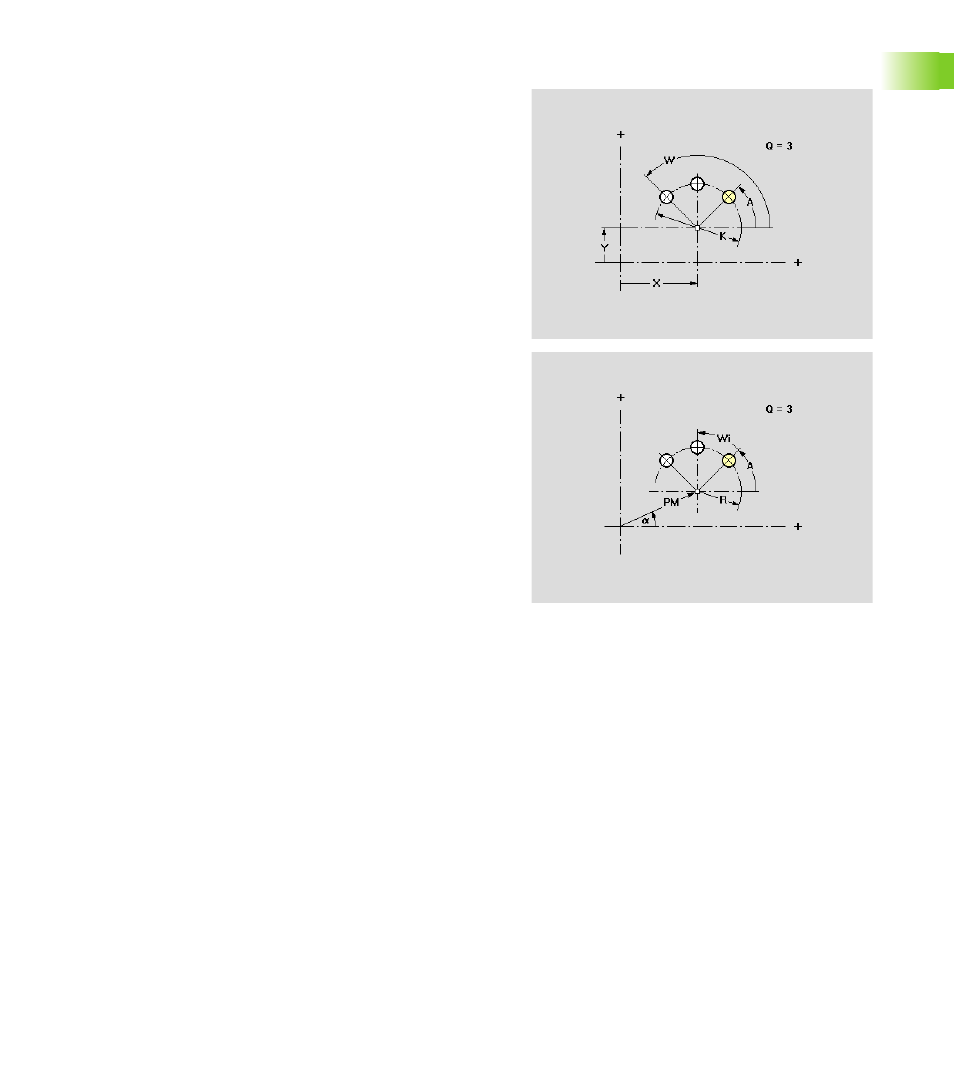

Cette fonction définit un modèle circulaire de trous dans le plan XY.
Cas particuliers, angle initial et angle final (A, W):
„ Sans A ni W: Répartition sur le cercle entier en commençant à 0°
„ Sans W: Répartition sur cercle entier
Paramètres
X
Centre du modèle en coordonnées cartésiennes (cote de
rayon)
Y Centre du modèle en coordonnées cartésiennes
a Centre du modèle en coordonnées polaires (référence angle:
Axe X positif)
PM Centre du modèle en coordonnées polaires
Q Nombre de trous/figures
Orientation:
„ sens horaire
„ sens anti-horaire
R Rayon du modèle
K Diamètre du modèle
A Angle initial, position du premier trou (référence: Axe X)
W Angle final, position du dernier trou (référence: Axe X)
Wi Angle entre deux trous (signe sans importance)
Description du perçage (voir “Plan XY: Perçage unique” à la
page 77)
