HEIDENHAIN CNC Pilot 4290 V7.1 Description of B and Y axes - Manuel (Page 84)

84
1
.15 TURN PLUS: Cont
ours dans le plan XY

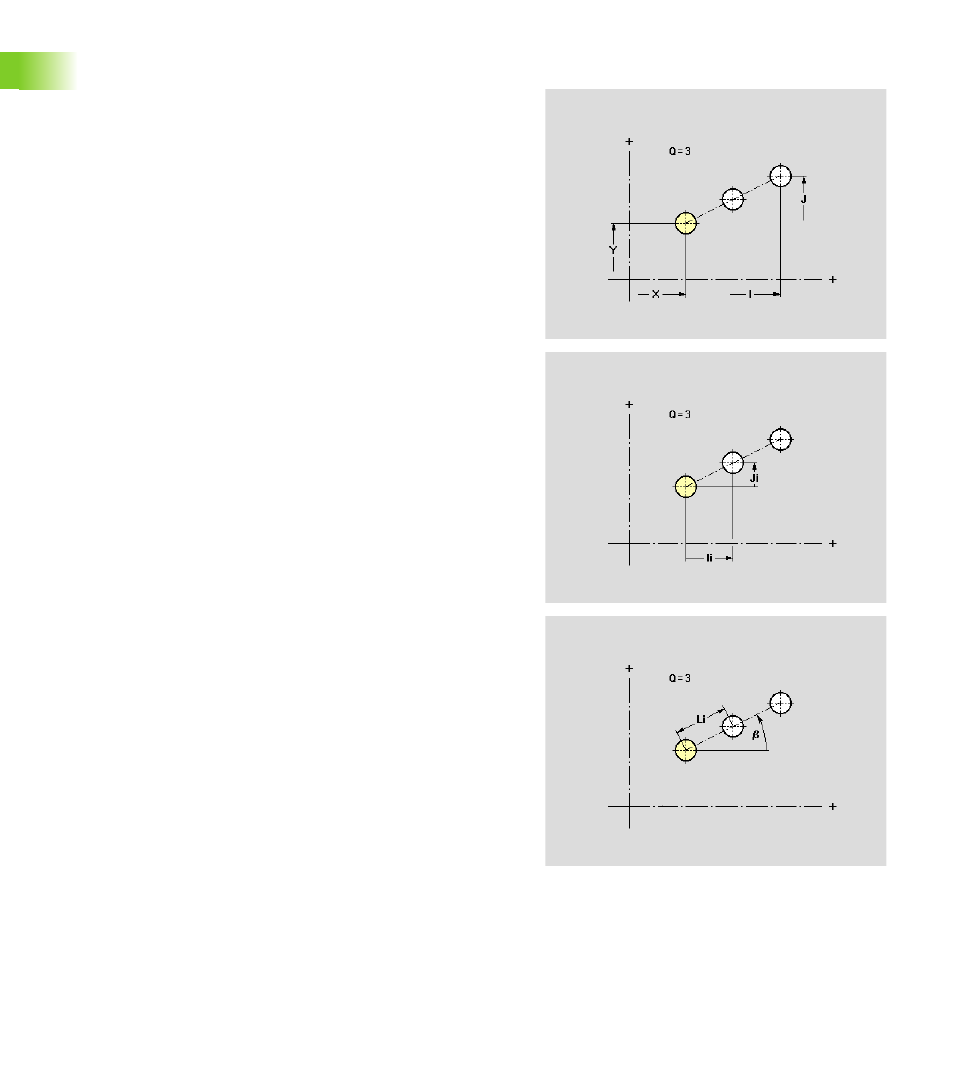

Plan XY: Modèle linéaire de trous
Cette fonction définit un modèle linéaire de trous dans le plan XY.
Paramètres
X
Point initial du modèle en coordonnées cartésiennes (cote de
rayon)
Y Point initial du modèle en coordonnées cartésiennes
a Point initial du modèle en coordonnées polaires (référence
angle: Axe X positif)
P Point initial du modèle en coordonnées polaires
Q Nombre de perçages
I Point final du modèle en coordonnées cartésiennes (cote de
rayon)
J Point final du modèle en coordonnées cartésiennes
Ii Distance entre deux trous dans le sens X
Ji Distance entre deux trous dans le sens Y
b Angle axe longitudinal du modèle (référence: Axe X)
L Longueur totale du modèle
Li Distance entre deux trous (distance modèle)
Description du perçage (voir “Plan XY: Perçage unique” à la
page 77)
