Gravure dans le plan YZ G804
G804 grave une chaîne de caractères sur une droite dans le plan YZ.
Vous introduisez le texte à graver sous la forme d'une chaîne de
caractères dans le champ „ID“.
Les trémas et caractères spéciaux que vous ne pouvez pas introduire
dans l'éditeur DIN sont à définir caractère par caractère dans „NS“. Si
un texte est défini dans „ID“ et un caractère dans „NS“, le texte sera
gravé en premier et le caractère ensuite.
G804 grave à partir de la position initiale ou bien à partir de la position
actuelle si vous n'avez pas défini de position initiale.
Exemple: Si un tracé de caractères est gravé avec plusieurs appels,
indiquez la position initiale lors du premier appel. Vous programmez
les autres appels sans position initiale.
Table de caractères: voir Manuel d'utilisation
Paramètres
ID
Texte. Texte à graver ()
NS Numéro de caractère. Code ASCII du caractère à graver
Z Point de départ
Y Point de départ
X Fond de fraisage (cote de diamètre) Position X à laquelle l'outil
doit plonger pour le fraisage.
I Diamètre de retrait. Position X à laquelle l'outil doit être
rétracté pour le positionnement.
H Hauteur de caractère. Hauteur du caractère en [mm]

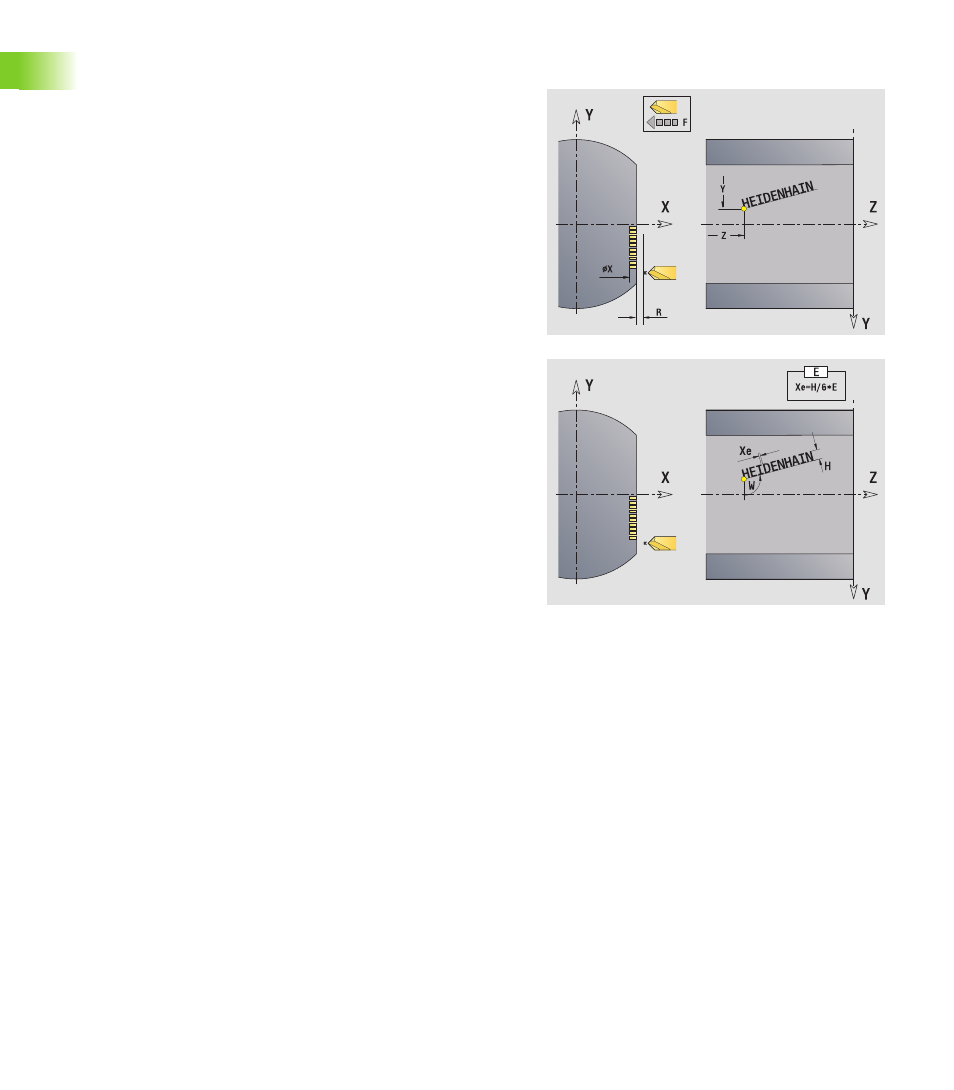

W Position angulaire du tracé de caractères. Exemples:
„ 0°: de –Y vers +Y
„ 90°: de –Z vers +Z (voir figure)
E Facteur d'espacement. La distance entre les caractères est
calculée d'après la formule suivante: H / 6 * E
F A partir de la version de logiciel 625 952-05:
Facteur d'avance de passe (avance = avance actuelle * F)
