CNC PILOT 4290 HEIDENHAIN
89
1
.16 TURN PLUS: Cont
ours dans le plan YZ
1.16 TURN PLUS: Contours dans le
plan YZ

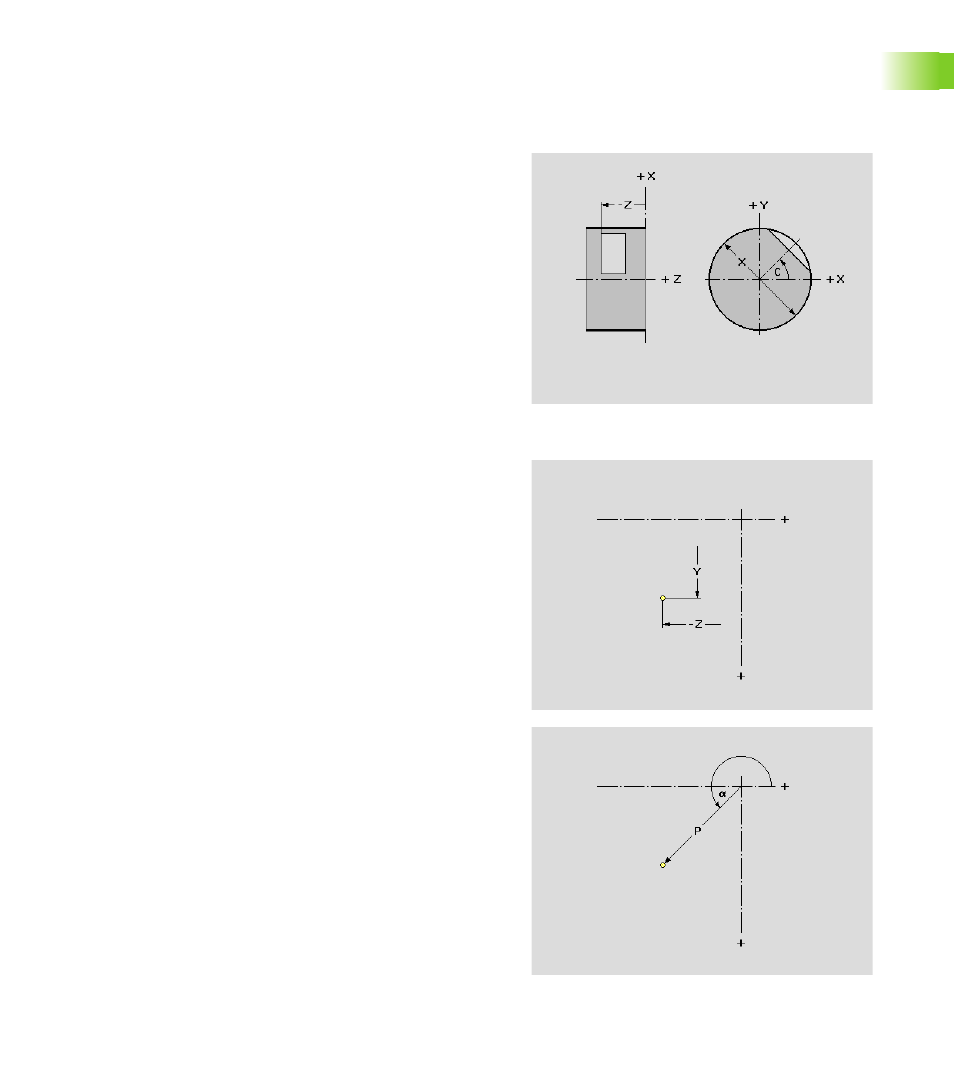

Données de référence surface enveloppe Y
Définissez la position du plan dans les „données de référence“.
Plan YZ: Point initial du contour
Cette fonction définit le point initial dans le plan YZ.
Paramètres
C
Angle de broche (position broche); (par défaut: 0)
Z
Limitation – position de référence pour surfaces uniques ou
polygonales
X
Diamètre de référence
Position de référence pour les figures/contours
Sert à la limite d'usinage lorsque la figure déborde de la
pièce
Paramètres
Y
Point initial du contour en coordonnées cartésiennes
Z
Point initial du contour en coordonnées cartésiennes
P
Point initial du contour en coordonnées polaires
a
Point initial du contour en coordonnées polaires (référence:
Axe Z positif)
