CNC PILOT 4290 HEIDENHAIN 63
1
.1
1
DIN PLUS (ax
e
Y): Cy
cles de fr
aisag
e

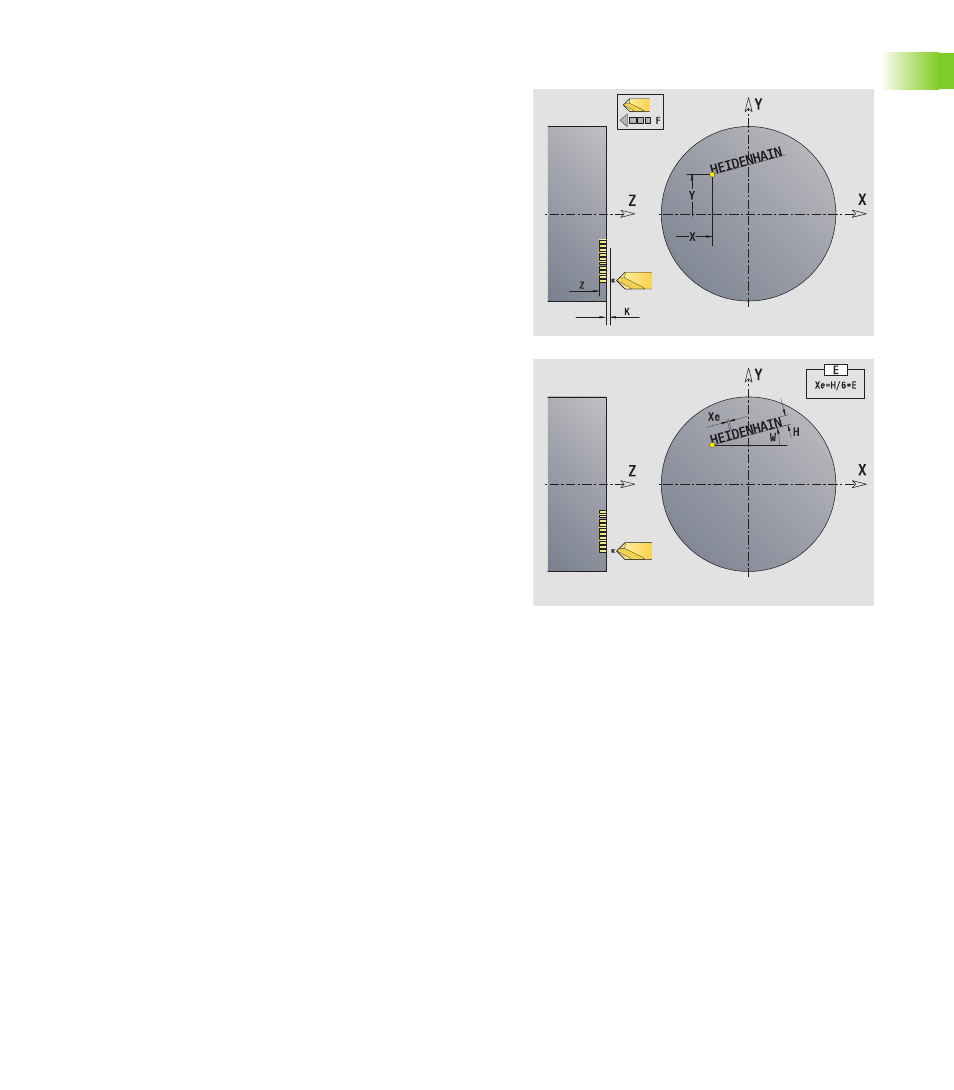

Gravure dans le plan XY G803
G803 grave une chaîne de caractères sur une droite dans le plan YZ.
Vous introduisez le texte à graver sous la forme d'une chaîne de
caractères dans le champ „ID“.
Les trémas et caractères spéciaux que vous ne pouvez pas introduire
dans l'éditeur DIN sont à définir caractère par caractère dans „NS“. Si
un texte est défini dans „ID“ et un caractère dans „NS“, le texte sera
gravé en premier et le caractère ensuite.
G803 grave à partir de la position initiale ou bien à partir de la position
actuelle si vous n'avez pas défini de position initiale.
Exemple: Si un tracé de caractères est gravé avec plusieurs appels,
indiquez la position initiale lors du premier appel. Vous programmez
les autres appels sans position initiale.
Table de caractères: voir Manuel d'utilisation
Paramètres
ID
Texte. Texte à graver ()
NS Numéro de caractère. Code ASCII du caractère à graver
X Diamètre initial (cote de diamètre)
Y Point de départ
Z Fond de fraisage. Position Z à laquelle l'outil doit plonger pour
le fraisage.
K Plan de retrait. Position Z à laquelle l'outil doit être rétracté
pour le positionnement.
H Hauteur de caractère. Hauteur du caractère en [mm]
W Position angulaire du tracé de la représentation linéaire.
Exemple: 0° = caractère vertical; les caractères sont disposés
de manière continue dans le sens Y positif.
E Facteur d'espacement. La distance entre les caractères est
calculée d'après la formule suivante: H / 6 * E
F A partir de la version de logiciel 625 952-05:
Facteur d'avance de passe (avance = avance actuelle * F)
