.16 TURN PLUS: Cont
ours dans le plan YZ

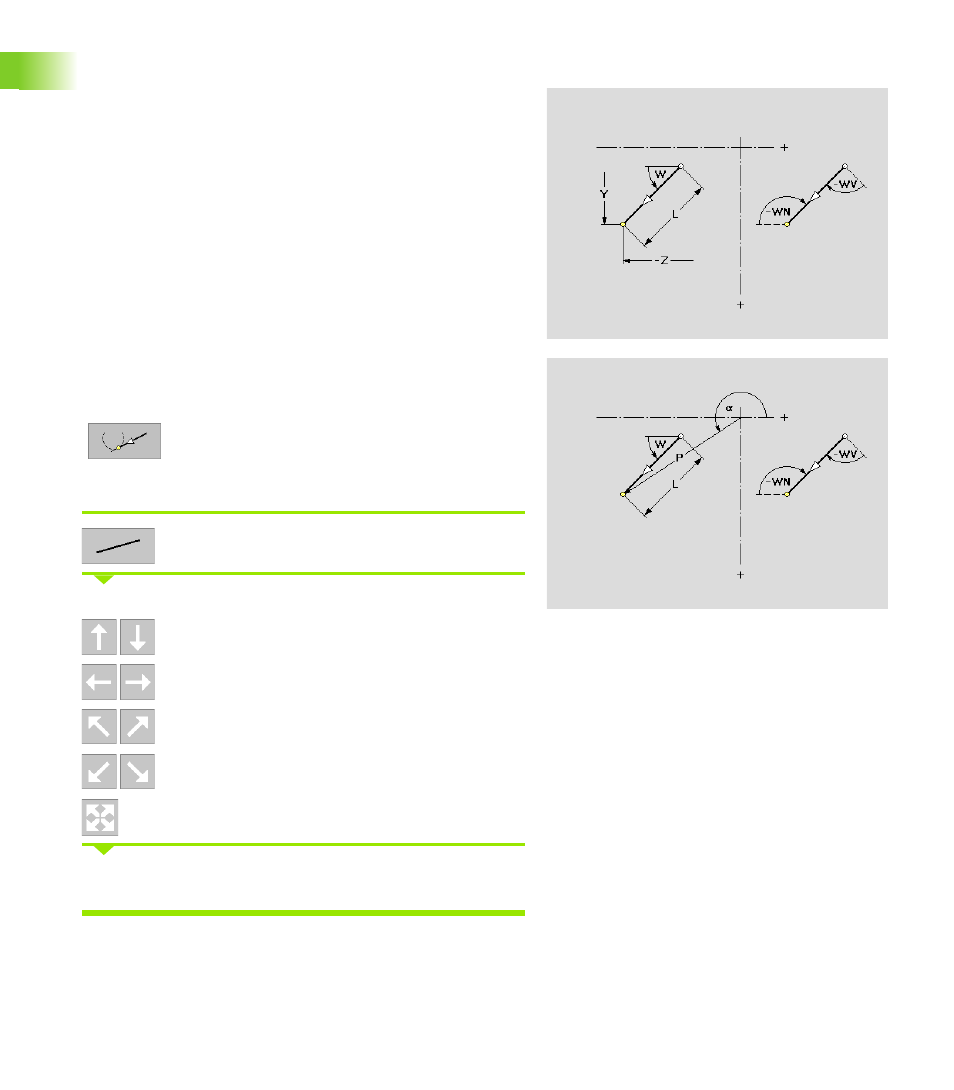

Plan YZ: Elément linéaire
Cette fonction définit un élément linéaire dans le plan YZ.
Définir l'élément linéaire:
Appeler le menu Droite
Sélectionner le sens de l'élément linéaire:
Droite verticale
Droite horizontale
Droite avec angle
Droite avec angle
Droite avec direction au choix
Indiquer les cotes de la droite et définir le raccordement à l'élément
de contour suivant.
Paramètres
Y
Point final en coordonnées cartésiennes
Z Point final en coordonnées cartésiennes
Yi Point final incrémental
Zi Point final incrémental
P Point final en coordonnées polaires
a Point final en coordonnées polaires (référence angle: Axe Z
positif)
W Angle de la droite (référence: voir figure d'aide)
WV Angle avec l'élément précédent, sens anti-horaire. Arc de
cercle comme élément précédent: Angle avec la tangente
WN Angle avec l'élément suivant, sens anti-horaire. Arc de cercle
comme élément suivant: Angle avec la tangente
L Longueur de l'élément
Tangentiel/non tangentiel: Définir la transition à
l'élément de contour suivant
