Attachez l’accessoire de tablette latérale d’un côté ou de l’autre. Il est possible d’installer la tablette latérale
Modèle CAD-SK avec la tête déjà sur le chariot.
1. Vissez (2) boulons à épaulement dans les orifices pour vis inférieurs sur le côté du chariot uniquement
(Fig. 44 et 45). Serrez à l’aide d’une clé Allen de 5/32.
INSTALLATION
TABLETTE LATÉRALE (accessoire en option)

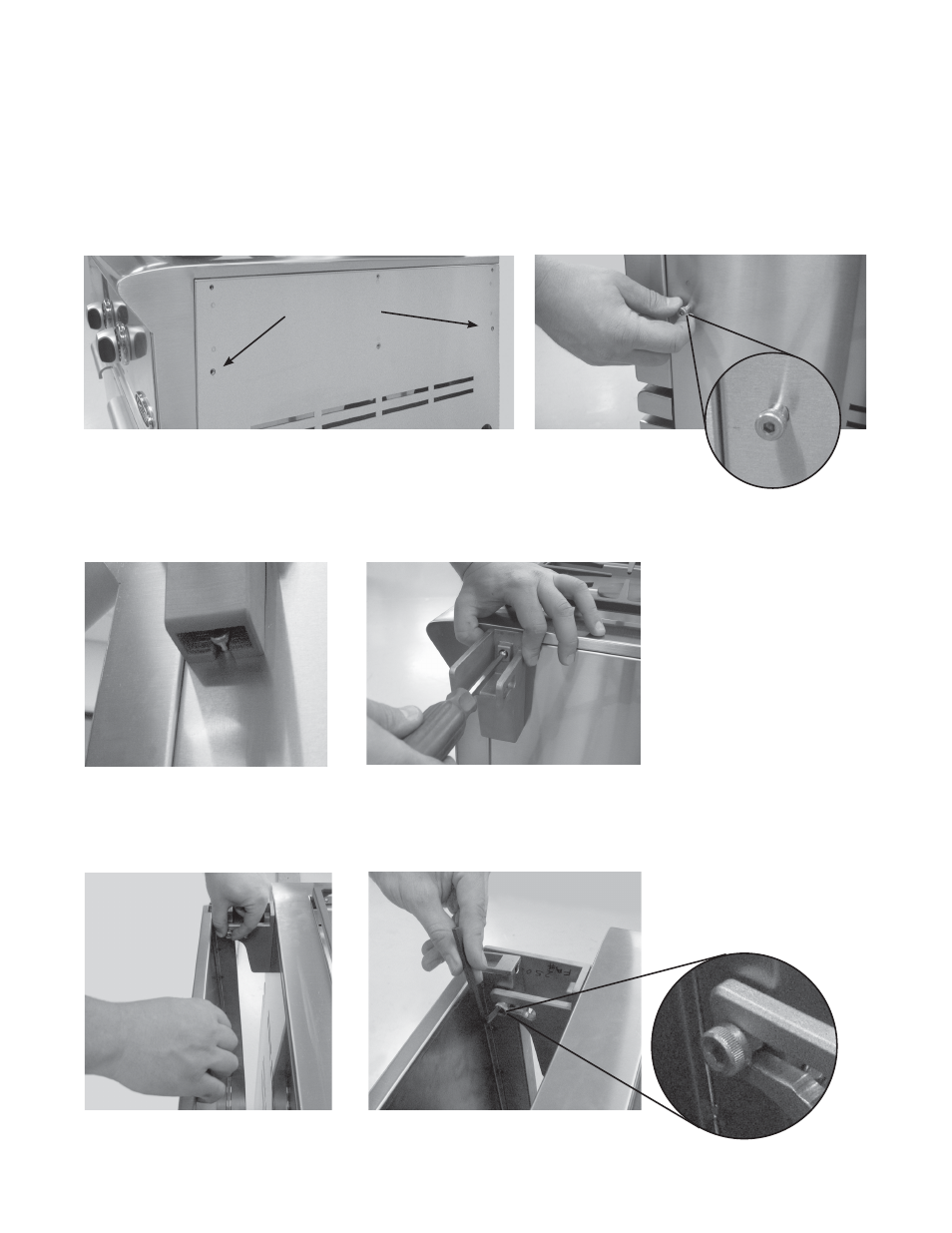

Fig. 44 Fig. 45
TROUS DE VIS
DES BOULONS À
ÉPAULEMENT
2. Faites glisser les supports de tablette droit et gauche sur le boulon à épaulement (Fig. 46) et installez la vis su-
périeure maintenant les supports de tablette latérale sur le chariot (Fig. 47). Serrez à l’aide d’un tournevis cruci-
forme.
3. En maintenant la tablette latérale, installez 2 boulons à épaulement dans la fente et vissez dans le plateau de
tablette latérale (Fig. 48). Serrez à l’aide d’une clé Allen 3/16 (Fig. 49).
Fig. 48 Fig. 49
Fig. 46 Fig. 47
