15
Fig. 16
INSTALLATION
INSTRUCTIONS DE MONTAGE DE CHARIOT

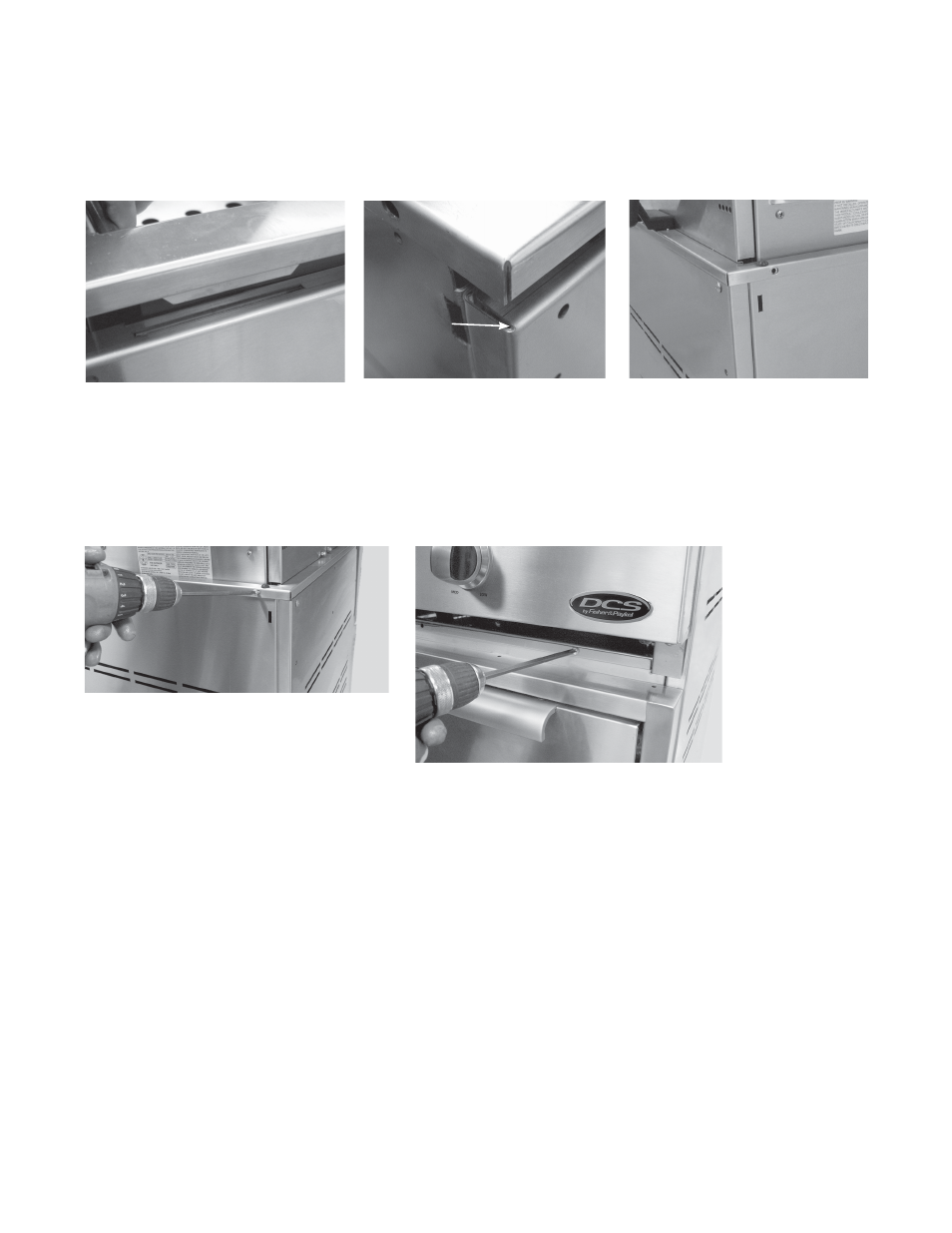

3. Positionnez les languettes sur le support latéral pour rentrer dans les fentes sur le chariot (faites attention aux
points de pincement) (Fig. 12 -13). Une fois terminé, la pièce d’appui doit affleurer le haut du chariot (sans appui)
(Fig. 14).
4. Fixez la tête à l’arrière du chariot (Fig. 15) à l’aide de (2) vis cruciformes fournies (10-24 x 1/2”).
5. Installez les (3) autres vis (10-24 x 1/2”) sur le devant de la tête du chariot (Fig. 16).
6. Faites glisser le récipient à graisse/ramasse-gouttes en place et remontez les pièces retirées à l’Étape 3, n° 1.
Fig. 14
POINTS DE
PINCEMENT
Fig. 15
Fig. 12
Fig. 13
FR
