23
Chaque brûleur du gril est testé et réglé en usine avant d’être expédié; toutefois, des variations au niveau
de l’alimentation en gaz locale ou de la conversion d’un gaz à un autre peut nécessiter un nouveau réglage.
Les flammes des brûleurs doivent être vérifiées visuellement et comparées à celles du schéma de la figure 35.
Les flammes doivent être bleues et stables, sans pointe jaune ni bruit excessif, et ne doivent pas tirer vers le
haut. Si l’une de ces situations se produit, vérifiez si les obturateurs d’air ou les ports des brûleurs sont bloqués
par de la saleté, des débris, des toiles d’araignée, etc. Ajustez les obturateurs. La quantité d’air qui pénètre dans
le brûleur est contrôlée par une cuvette en tôle, situé à l’entrée du brûleur, et appelée obturateur d’air. Elle est
maintenue en place par une vis qui doit être desserrée avant d’allumer le brûleur pour le régler.
HAUTEUR DES FLAMMES DU BRÛLEUR DU GRIL :
Pour accéder aux obturateurs d’air du brûleur du gril, retirez d’abord le
panneau des valves de la façon décrite à la page 21, à la section « Avant
la vérification ». Desserrez, à l’aide d’un tournevis, la vis de blocage sur
le devant de l’obturateur d’air. Allumez le brûleur et réglez-le selon les
indications données (Fig. 35).
Réglage :
1. Soyez prudent car le brûleur peut être très chaud.
2. Si la flamme est jaune, ce qui indique une insuffisance d’air, tournez
l’obturateur d’air vers la gauche pour laisser passer davantage d’air pour le
brûleur.
3. Si la flamme fait du bruit et tend à s’élever du brûleur, ce qui indique un excédent
d’air, tournez l’obturateur d’air vers la droite.
4. Une fois le brûleur réglé, éteignez-le et inversez les étapes pour le remonter.
RÉGLAGES POUR NIVEAU BAS :
Les valves du gril comportent un niveau bas réglable. Selon les fluctuations de la
pression de gaz, du niveau de chaleur ou de la conversion de gaz, vous pourriez
juger nécessaire d’augmenter ou de réduire le débit de gaz au niveau bas.
Réglage :
1. Allumez le brûleur.
2. Tournez le bouton de réglage vers le niveau le plus bas (complètement à gauche).
3. Retirez le bouton.
4. Tout en tenant l’axe de la valve avec des pinces, insérez un tournevis mince à tête plate dans l’axe et, tout en sur-
veillant le brûleur, ajustez jusqu’à obtenir une petite flamme stable (Fig. 36).
AVERTISSEMENT : IMPORTANT!
Avant d’allumer, inspectez le tube ou tuyau d’alimentation en gaz avant d’ouvrir le gaz. S’il porte des signes de cou-
pures, usure ou abrasion, remplacez-le avant l’utilisation.
Fig. 36 Réglages pour niveau bas
INSTALLATION
RÉGLAGE DU BRÛLEUR DU GRIL – UNITÉS DE GRILLE ET DE
PLAQUE CHAUFFANTE
3,81 cm/
1-1/2 po 0,95 cm/
3/8 po

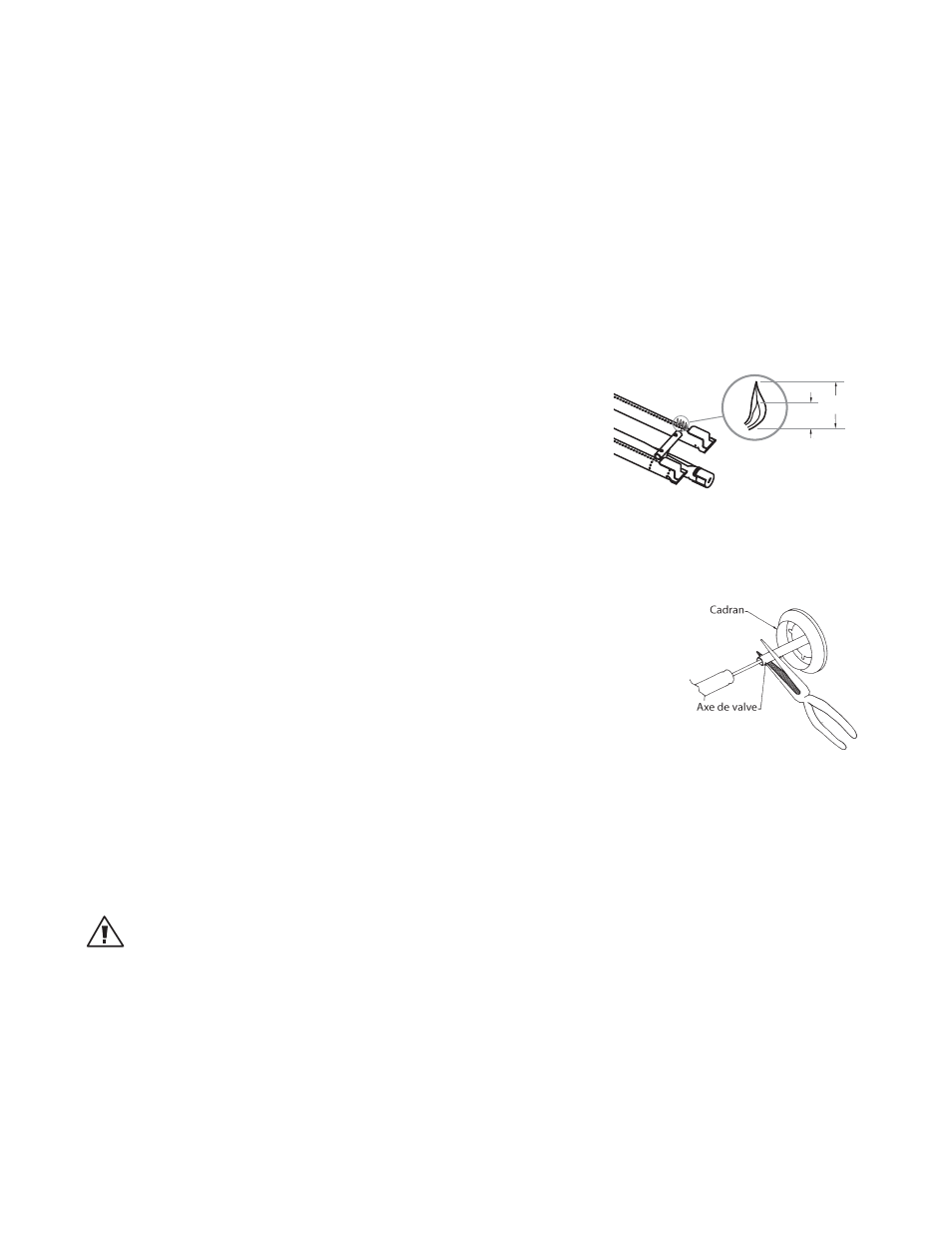

Fig. 35 Hauteur des flammes du brûleur
FR
