12
INSTALLATION
INSTRUCTIONS DE MONTAGE DE CHARIOT
IMPORTANT:
Lisez toutes les instructions avant de commencer. Évitez de sauter des étapes.
ATTENTION :
Certaines pièces ont des bords coupants; faites attention lorsque vous manipulez les différents composants pour
éviter de vous blesser. Veuillez lire les consignes de sécurité de ce manuel avant de commencer l’assemblage.
Portez des gants.
Il faut deux personnes ou plus pour assembler le chariot et l’appareil d’extérieur.
REMARQUE : Évitez de déplacer le chariot par la tablette latérale en option. Poussez ou tirez le chariot en saisissant les coins de
la tête.
PLACEMENT DE LA DESSERTE
Pour une bonne utilisation, ce produit doit être installé/positionné sur un sol plat ou un patio. Les inégalités telles que
bosses, fissures et protubérances doivent être de 0,6 cm (1/4”) ou moins. Se reporter à la Fig. 04 pour obtenir les dimen-
sions de terre plate.

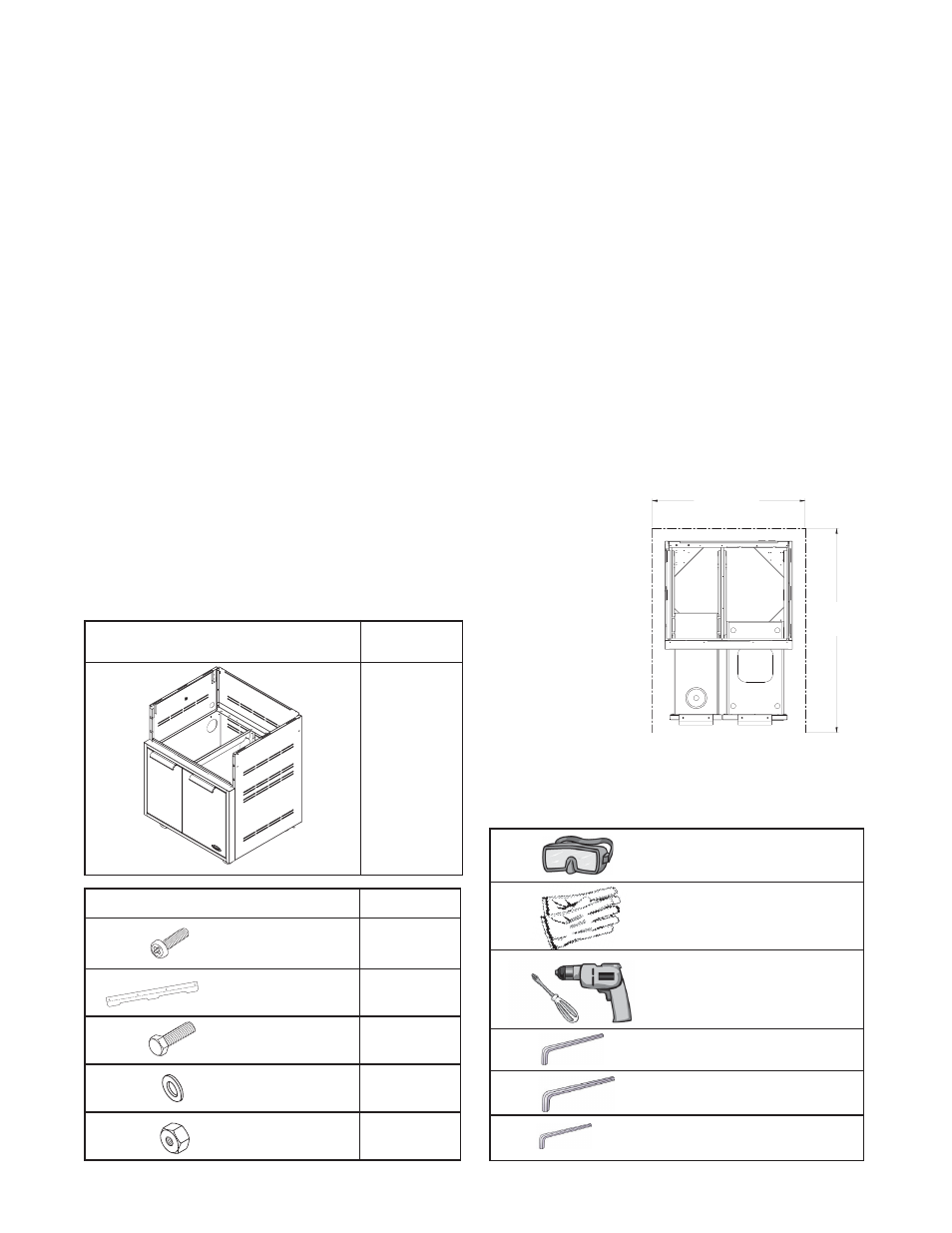

Pour commencer
n Retirez l’emballage.
Contenu :
Le chariot est emballé dans une seule boîte. Celle-ci contient le chariot de 76
cm (30 po) et un kit de matériel universel destiné à l’installation de la tête qui
comprend du matériel supplémentaire pour votre commodité.
Outils requis :
Contenu Qté
13
2
2
4
2
Vis cruciformes
usinées
10-24X1/2”
Lunettes de sécurité
Gants de travail
Clé Allen 5/32”
Clé Allen 3/16”
Tournevis mécanique ou per-
ceuse à vitesse variable avec
embout cruciforme n° 2
Contenu Qté
22.5”
11-1/2”
X
19-3/4”
12-3/16”
X
19-3/4”
24.128”
26.6”
19.08” 2.497”
1
Chariot de
76 cm (30”)
Support, languette
Clé Allen 3/32”
Boulon hex
1/4-20-1/2”
Rondelle
.313 x .750
Écrou hex
1/4-20
CAD 30 = 30”
CAD 36 = 36”
CAD 48 = 48”
4 feet
VUE DU DESSUS (avec tiroirs ouverts)
Fig. 04
12,2 m
(48 po)
