EXIGENCES CONCERNANT LE GAZ
Vérifiez le type de gaz à utiliser (gaz naturel ou propane) et assurez-vous que les indications figurant sur la plaque
signalétique de l’appareil sont conformes à celles de l’alimentation. La plaque signalétique est située sur le bas de
l’appareil d’extérieur. Ne connectez jamais un tuyau à gaz non régulé à l’appareil. Vous devez utiliser le déten-
deur de gaz fourni avec l’unité, même si l’alimentation est contrôlée.
Un robinet d’arrêt fourni par l’installateur doit être installé dans un endroit facilement accessible. Toutes les pièces
fournies par l’installateur doivent être conformes aux codes en vigueur ou, en l’absence de tels codes, à la norme
ANSI/NFPA 70 du National Electrical Code (Code national de l’électricité), ou norme ACNOR C22.1 du Code canadien
de l’électricité, et norme ANSI Z223.1 du National Fuel Gas Code (Code national de gaz combustible), ou norme CSA
B149.1 du Code d’installation du gaz naturel ou norme CSA B149.2 du Code d’installation du propane. Au Massachu-
setts, de tels dispositifs d’arrêt doivent être approuvés par le Board of State Examiners of Plumbers & Gas Fitters.
Tous les produits d’étanchéité utilisés doivent être approuvés et résister aux effets du propane. N’utilisez jamais
ces produits sur des raccords évasés. Toutes les connexions de gaz doivent être effectuées par un technicien
qualifié conformément aux codes et règlements en vigueur. En l’absence de codes locaux, l’installation doit être
conforme à la norme ANSI Z223.1 du National Fuel Gas Code. Les kits de conversion au gaz sont disponibles au-
près de l’Centre de service à la clientèle DCS. Au moment de commander un kit de conversion au gaz, ayez sous la
main le numéro de modèle et le type de gaz (naturel ou propane) de votre gril.
CONSOMMATION TOTALE DE GAZ DE L’APPAREIL D’EXTÉRIEUR, LES BRÛLEURS
ÉTANT TOUS SUR HI/SEAR :
BFGC-30G – 50 000 BTUH BFGC-30BGD – 49 000 BTUH
BFGC-30BS – 34 000 BTUH
L’appareil et son robinet d’arrêt doivent être déconnectés
du système d’alimentation en gaz durant les tests de pres-
sion lorsque celle-ci est supérieure à 3,5 kPa (1/2 PSIG).
L’appareil doit être isolé du système d’alimentation en gaz
en fermant son robinet d’arrêt durant les tests de pression
si la pression est inférieure ou égale à 3,5 kPa (1/2 PSIG).
L’installation de cet appareil doit être conforme aux codes
en vigueur ou, en l’absence de tels codes, à la norme ANSI
Z223.1 du National Fuel Gas Code. L’installation au Canada
doit être conforme aux normes Standard CAN1-b149.1 ou .2
(code d’installation pour les appareils et équipements à gaz)
et aux codes en vigueur.
BRANCHEMENT DU GAZ NATUREL : (CE TYPE
DE CONNEXION DOIT ÊTRE EFFECTUÉ PAR UN TECH-
NICIEN CERTIFIÉ OU AUTORISÉ UNIQUEMENT.)
Connexion : Raccord mâle 1/2 po NPT avec adaptateur évasé
3/8 po. Pression utile : 4,0 po C.E. Pression
d’alimentation : 5 à 14 po C.E. Si la pression dépasse 14 po C.E., un régulateur est requis pour diminuer la pres-
sion. Renseignez-vous auprès de votre service de distribution de gaz local ou consultez les codes en vigueur au
sujet de l’installation de conduites d’alimentation en gaz. Vérifiez en particulier le type et les dimensions de la
conduite et de sa profondeur d’enfouissement. L’appareil d’extérieur risque de ne pas fonctionner correctement
si la conduite de gaz est trop courte. Tous les produits d’étanchéité utilisés doivent être approuvés et résister aux
effets des gaz naturels.
POUR CONNECTER LES RACCORDS FOURNIS AVEC LE GRIL :
Effectuez l’assemblage tel qu’indiqué (Fig. 22). Utilisez le composé de filetage sur les filetages mâles uniquement.
N’en mettez pas sur l’extrémité mâle du raccord 3/8 po NPT avec adaptateur évasé 3/8 po. Utilisez une seconde
clй а tube pour maintenir le tuyau d’admission du gril afin d’éviter de déplacer les conduites de gaz internes du
gril. Assurez-vous que la flèche du régulateur pointe en direction du débit de gaz, vers l’appareil, dans le sens
opposé à l’alimentation de gaz. N’oubliez pas de placer le robinet d’arrêt fourni par l’installateur dans un endroit
facilement accessible.
INSTALLATION
BRANCHEMENT DU GAZ
*L'installation doit être conforme aux
codes locaux ou à la norme ANSI
Z223.1 du National Fuel Gas Code ou
norme CSA B149.2 du Code
d'installation du propane.
Fond de l'appareil
Raccord
Raccord étroit
1/2 po NPT x
2.0 po
Régulateur
4,0 po C.E.
Adaptateur, 1/2 po
NPT à raccord
évasé 3/8 po
Ne mettez pas de
composé de filetage sur
ce filetage
Le composé de filetage
doit être résistant au
propane
Raccord étroit
1/2 po NPT x 5.0 po
Le robinet d'arrêt fourni par
l'installateur doit être
facilement accessible*

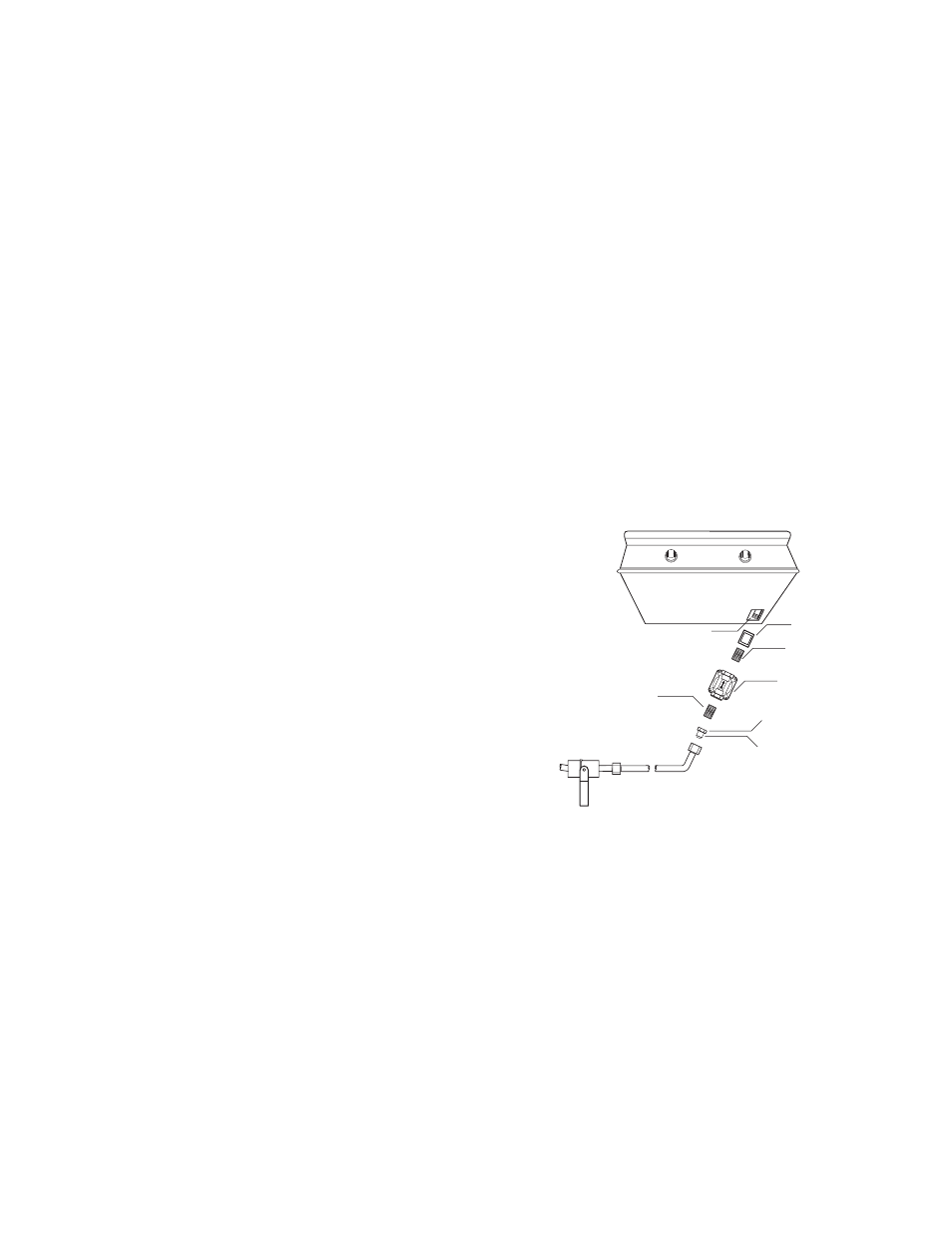

Fig. 22 Gaz naturel
