Étape 2
Préparation de la tête de l’appareil d’extérieur

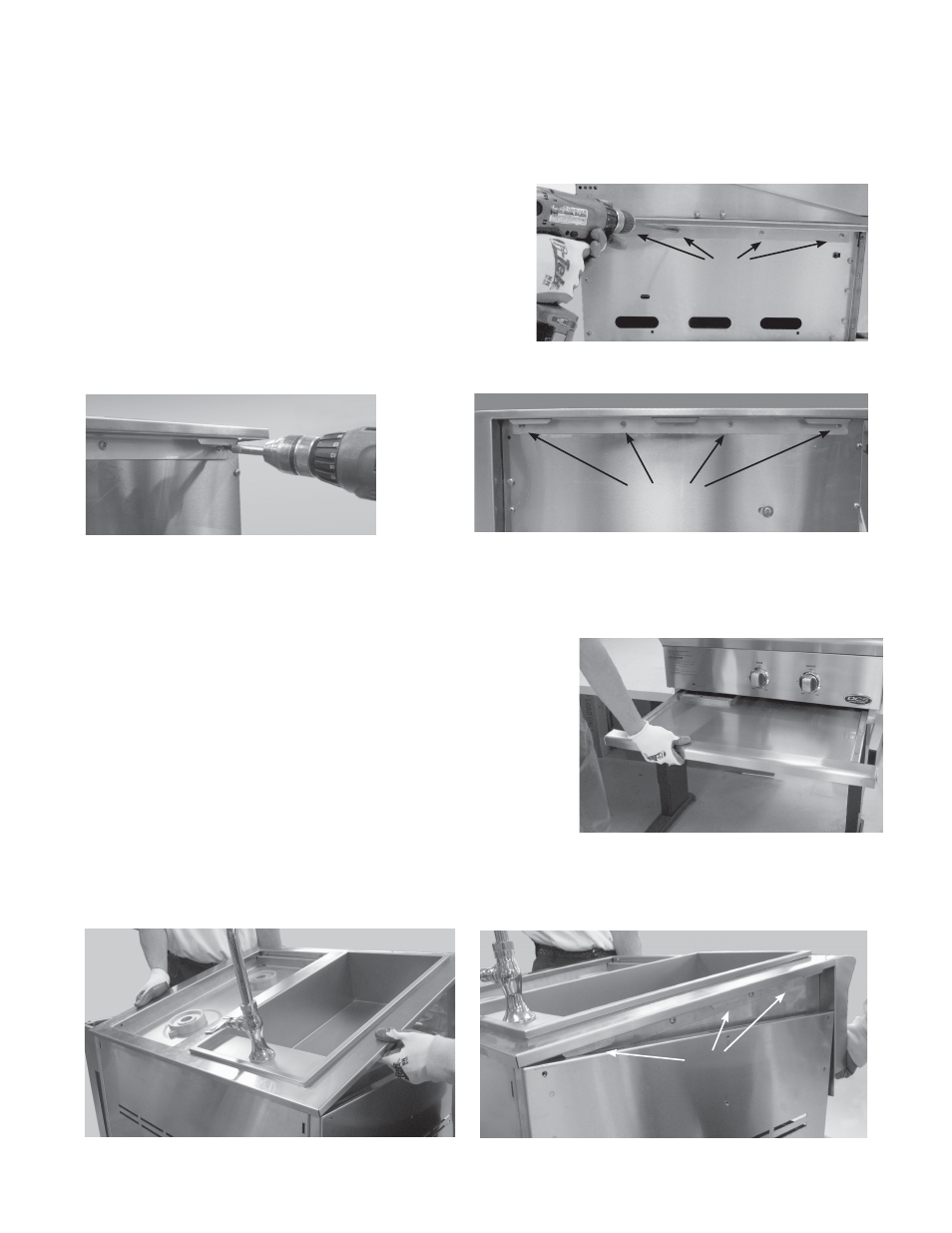

1. Il vous faut d’abord retirer les équerres du côté de l’appareil et
les remplacer par les supports de fixation du chariot
(Fig. 06). L’appareil est expédié préparé pour une installation
autoportante.
2. Installez la languette de support de part et d’autre de la tête
de l’appareil à l’aide de 8 des vis 10-24 x 1/2”. Installez chaque
support avec 4 vis de part et d’autre de la tête de l’appareil
d’extérieur (Fig. 07 et 08). Fig. 06
Fig. 07
Fig. 08
VIS
VIS
Étape 3
Placement de la tête sur le chariot (il faut 2
personnes pour cette tâche)
1. Retirez le récipient à graisse/ramasse-gouttes (Fig. 09) et tous les
autres composantes amovibles (pour alléger la charge) telles que
les grilles, les capuchons et composantes de brûleurs, ainsi que le
capuchon de conduit de plaque chauffante, le plateau radiant et le
brûleur de gril pour faciliter le travail.
2. Il faut deux personnes pour soulever la tête (module évier illustré).
Placement de la tête sur chariot – Placez l’arrière de tête sur l’arrière
du chariot en premier (Fig. 10). Puis laissez les languettes latérales
arrière se situer d’abord dans les fentes sur le dessus des côtés du
chariot. Les autres languettes se situeront dans les fentes du milieu
et du devant de sorte que la tête s’abaisse en position sur le chariot
(Fig. 11).
Fig. 09
Fig. 10 Fig. 11
INSTALLATION
INSTRUCTIONS DE MONTAGE DE CHARIOT
LANGUETTES
