11
INSTALLATION

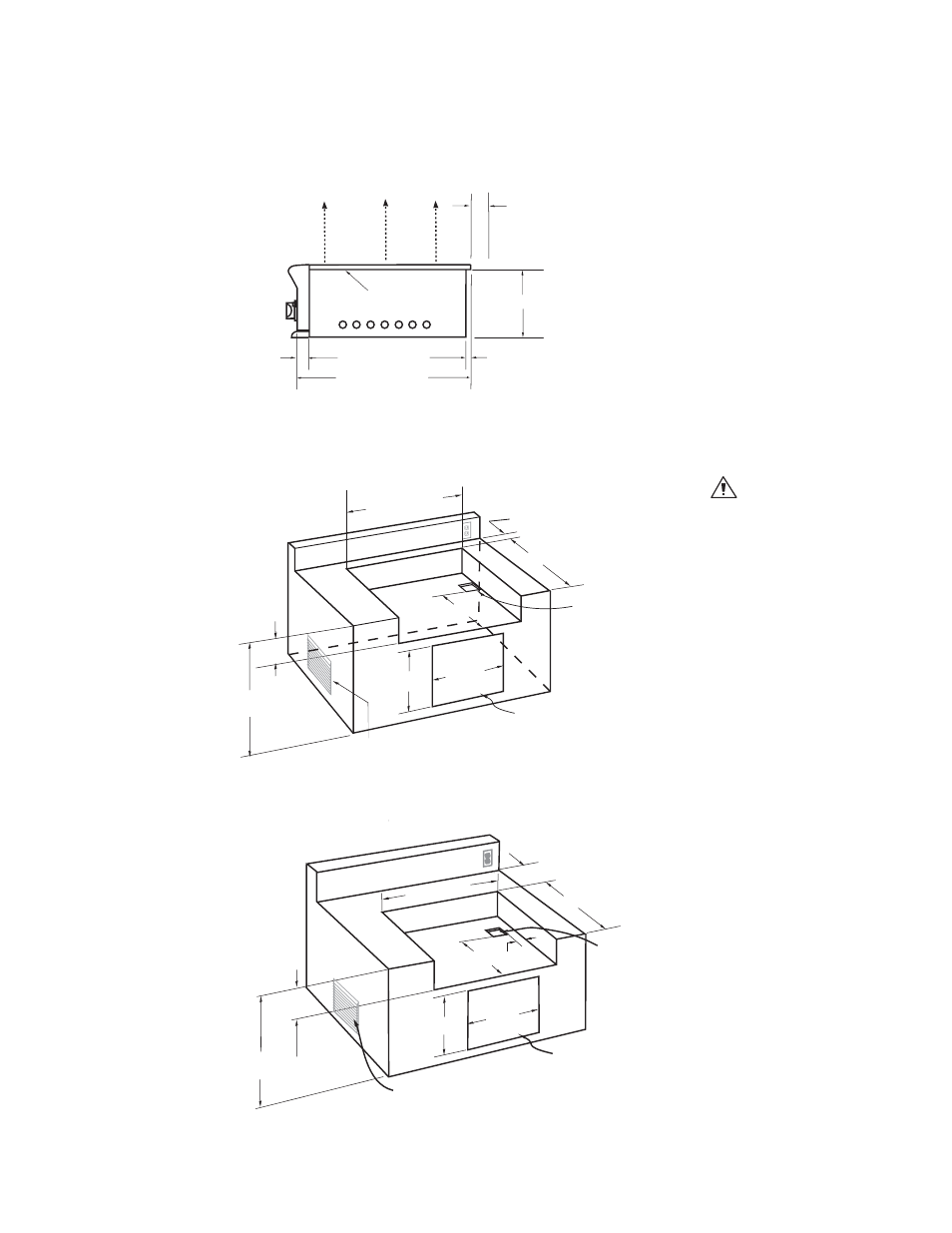

DÉTAILS D’UNE CONSTRUCTION INTÉGRÉE
évacuation
du gril
30,5 cm/12 po (dégagement avec une
construction combustible)
25,56 cm/10 1/16po
57,79 cm/22 3/4po
64,77 cm/25 1/2 po
1,91cm/3/4 po 5,08 cm/
2 po
Disposition standard pour une enceinte non combustible :
72,39 cm/28 1/2po
Fond de la bride
de soutien
7,6 cm/3 po
30,5 cm/12 po min.
71,12 cm/
28 po
88,58 cm/34 7/8 po
71,12 cm/
28 po
60,33 cm/23 3/4 po
8,89 cm/
3 1/2 po
46,99 cm/
18 1/2 po
50,8 cm/20 po
28,26 cm/
11 1/8 po
90.17 cm/
35 1/2po max
ouverture pour portes d'accès (voir la
page 10 pour passer une commande)
ouverture de 5,08 x 5,08 cm
(4 x 4 po) pour la conduite
d'alimentation en gaz
ouverture pour portes d'accès (voir la
page 10 pour passer une commande)
Ouverture de
5,08 x 5,08 cm
(4 x 4 po) pour la
conduite d'alimentation
en gaz
57,79 cm/22 3/4 po
46,99 cm/
18 1/2 po
50,8 cm/20 po
25,72 cm/
10 1/8 po
90.17 cm/
35 1/2 po max
Disposition pour enveloppe isolée seulement - enceinte combustible :
REMARQUE : Voir la page 10
pour passer une commande
pour une enveloppe isolée.
REMARQUE: voir page 10 pour les notes de ventilation.
REMARQUE: voir page 10 pour les notes de ventilation.
Fig. 03
AVERTISSEMENT!
Pour installer le gril dans
une enceinte non combus-
tible, toute la construction
combustible doit toujours
être en dehors de la zone de
dégagement de 30,5 cm (12”).
Si l’îlot est fabriqué en stuc sur
des montants en bois, le bois
ne peut pas être à l’intérieur
de la zone de dégagement de
30,5 cm (12”) du combustible,
même si c’est le stuc qui tou-
che la zone de gril.
FR
