Powermax30 XP Manuel de service 808152
6 – Remplacement des composants de la source de courant
Démontage et montage du panneau avant
Plusieurs des réparations sont plus faciles à réaliser si le panneau avant est préalablement retiré de la source de courant.
Pour des consignes sur le remplacement d’un ancien panneau avant par un neuf, consulter
Démontage du panneau avant
1. Couper l’alimentation (OFF) (O), débrancher le cordon d’alimentation de la source de courant et débrancher
l’alimentation en gaz.
2. Desserrer les écrous du serre-câble qui se trouvent sur le faisceau de torche et le câble de retour.
3. Coucher la source de courant sur le côté.
4. Retirer les vis de retenue de la partie inférieure du panneau avant.

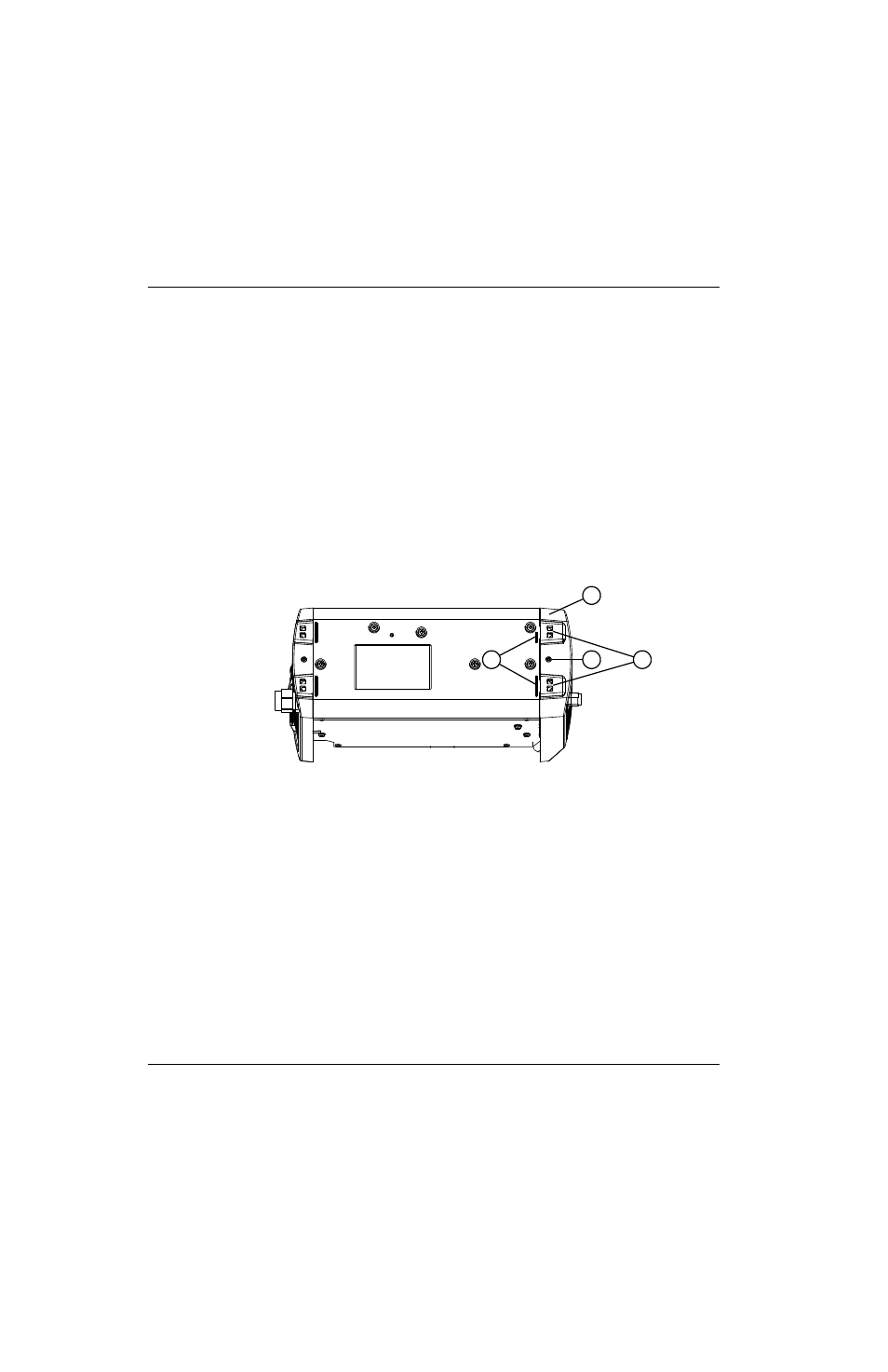

Figure 28
5. Insérer les pinces à bec fin dans l’orifice d’un des fermoirs et serrer ses deux côtés ensemble à l’aide des pinces.
6. Appuyer un tournevis plat contre la nervure en saillie située à côté du fermoir et tourner doucement le tournevis
de façon à éloigner le panneau du socle.
3
2
1
4
1
Nervure en saillie
2
Fermoir
3
Vis de fixation
4
Panneau avant
