Powermax30 XP Manuel de service 808152
83

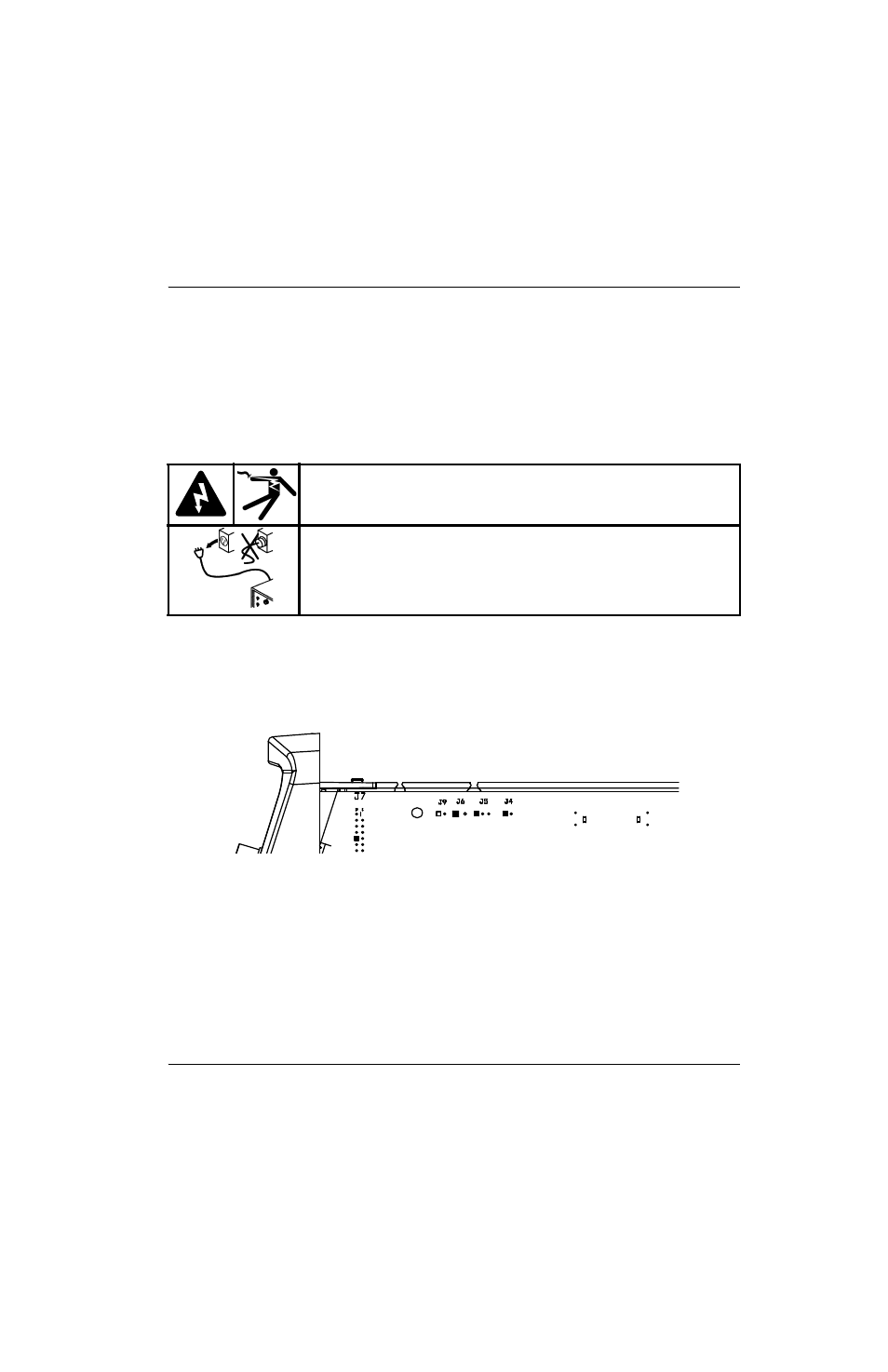

5 – Dépannage et tests du système
Test 4 – Électrovanne
Ce test permet de vérifier le bon fonctionnement de l’électrovanne (V1).
1. Couper l’alimentation (OFF) (O) et débrancher le cordon d’alimentation de la source de courant.
2. Déposer le couvercle et la poignée de la source de courant. (Consulter Déposer le couvercle de la source de
3. Retirer la barrière de composant. (Consulter Retrait de la barrière de composant à la page 94.)
4. Rebrancher l’alimentation électrique.
5. Placer un cavalier entre le contact 4 de J6 sur le circuit imprimé d’alimentation (consulter la Figure 12 à la page 75
pour connaître l’emplacement) et la terre. (Consulter la
Figure 19
6. Mettre sous tension (ON) (I). La vanne devrait émettre un déclic.
7. Mesurer la tension entre le contact 4 de J6 et la terre.
8. Si aucun déclic n’est émis et si la valeur de tension lors de la vérification est de 24 V c.c., remplacer l’électrovanne.
Remplacement de l’électrovanne à la page 134.)
AVERTISSEMENT !
UN CHOC ÉLECTRIQUE PEUT ÊTRE MORTEL
Faire preuve d’une grande vigilance lors de tout travail à proximité de circuits
électriques sous tension. Des tensions dangereuses sont présentes au sein
de la source de courant qui peuvent provoquer des blessures potentiellement
mortelles.
Consulter AVERTISSEMENT ! à la page 60 avant de poursuivre.
