154 Powermax30 XP Manuel de service 808152
6 – Remplacement des composants de la source de courant

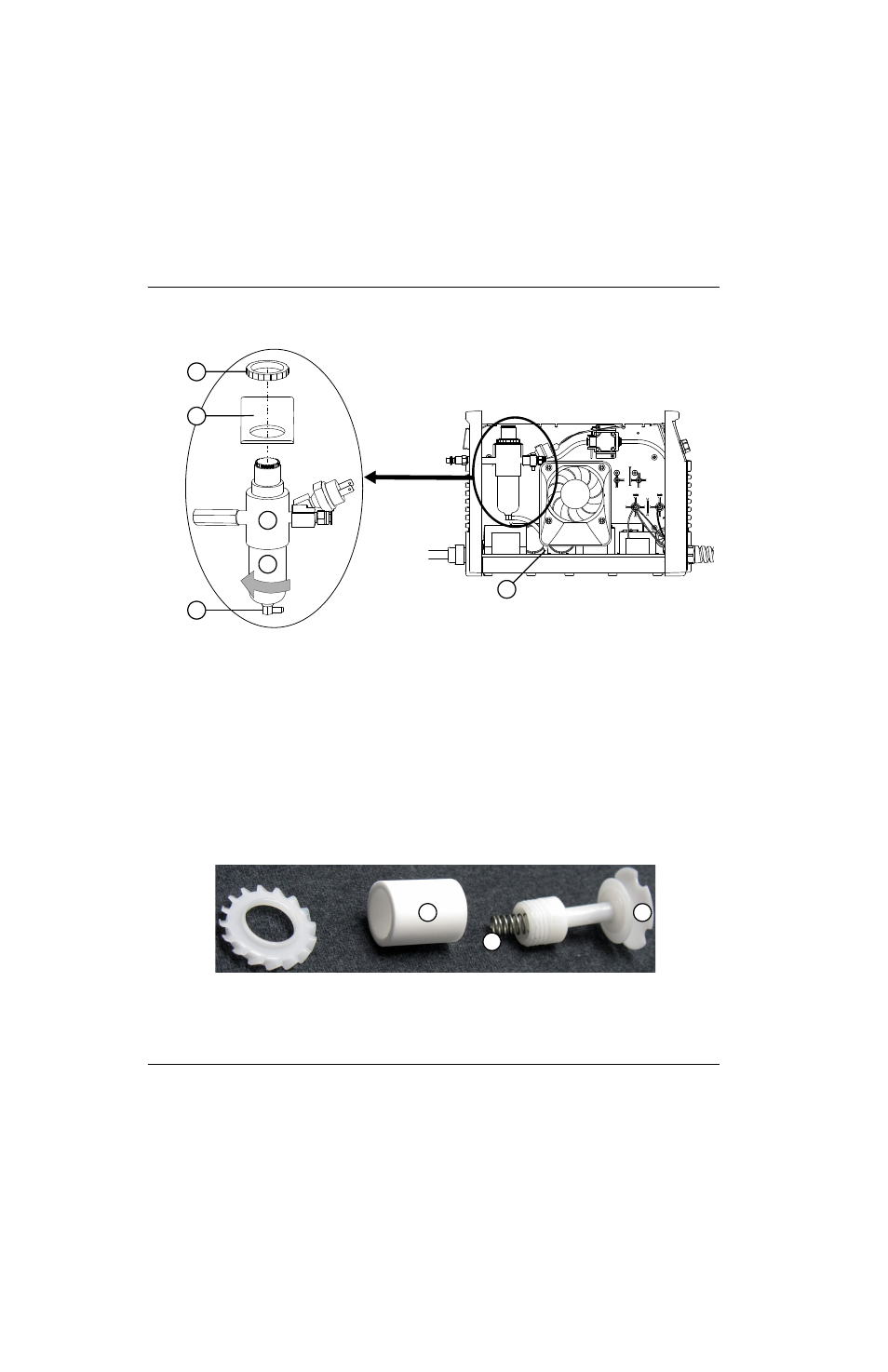

Figure 79
7. La cartouche du filtre à air doit-elle être remplacée ?
 Si oui, dévisser l’écrou de retenue en plastique qui fixe la cartouche du filtre à air, en prenant soin de ne pas
desserrer le ressort qui est comprimé entre l’écrou de retenue et le filtre à air/détendeur. Ne pas permettre à la
cartouche filtrante de tourner pendant le retrait de l’écrou. Retirer la cartouche filtrante de l’écrou de retenue en
plastique.
 Si non, continuer avec l’étape 3 à la page 155.
Figure 80
6
1
3
2
4
5
1 Écrou de retenue en plastique (rouge)
2 Support de panneau central
3 Filtre à air/détendeur
4 Cuve de filtre à air
5 Raccord en laiton
6 Tuyau de vidange
1 3
2
1 Cartouche filtrante à air
2 Ressort
3 Écrou de retenue
