Powermax30 XP Manuel de service 808152
6 – Remplacement des composants de la source de courant
3. Débrancher le tuyau d’alimentation en gaz de la source de courant plasma.
Remise en place du couvercle de la source de courant
Déposer le couvercle de la source de courant
1. Couper l’alimentation (OFF) (O), débrancher le cordon d’alimentation de la source de courant et débrancher
l’alimentation en gaz.
2. Retirer les deux vis de la poignée sur le dessus de la source de courant. Tirer doucement sur le panneau le plus
proche de la vis qui est retirée afin de maintenir une pression sur cette dernière. Une fois la vis pratiquement extraite,
incliner légèrement le tournevis pour faciliter l’extraction de la vis.
3. Basculer légèrement les panneaux d’extrémité avant et arrière de la source de courant de façon à en extraire les
bords de la poignée d’en dessous. Enlever la poignée et la mettre de côté avec les deux vis.
4. Continuer à incliner les panneaux vers l’extérieur pour dégager le couvercle côté ventilateur de ses rails.
Retirer ensuite le couvercle de la source de courant.

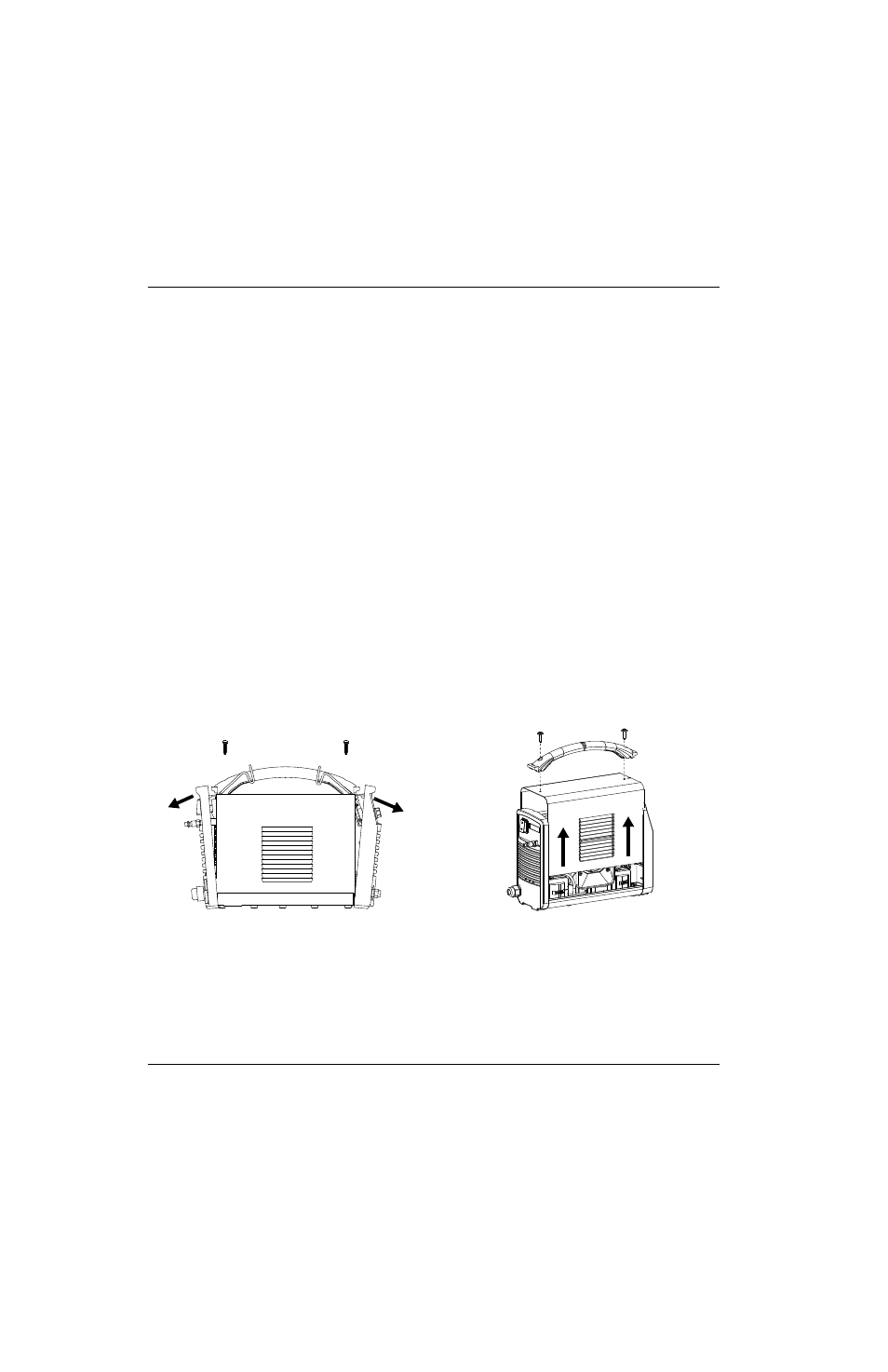

Figure 24
Numéro de kit
Description
Kit : Couvercle de source de courant avec étiquettes, CSA
Kit : Couvercle de source de courant avec étiquettes, CSA, fabriqué en Amérique
